Menşe yeri:
Çin
Marka adı:
Kaideli
Sertifika:
CE,ISO9001-2008
Model numarası:
EH354/CL-ET

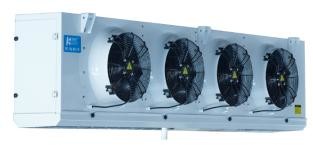

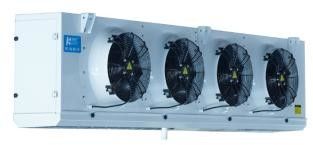

Ürün adı:2023 yeni ürün EA Soğuk Oda Deposu İçin Tavan Tipi Hava Soğutucu
EA SERİSİ AÇILI ÜNİTE SOĞUTUCU
1. Ürün açıklaması:
EA serisi ticari açılı tip hava soğutucu, kompakt yapı tasarımı, üfleme fanları, konik yüzeye monte edilmiş fan, ürün boyutu küçüktür, soğuk depolama alanını küçük kaplar, özellikle küçük boyutlu soğuk oda için kullanılır.
Bu ürün serisi aşağıdaki özelliklere sahiptir:
● Gövde: Gümüş toz kaplamalı (RAL7001) Al-Mg alaşımlı sac kullanılarak, güçlü korozyon önleyici özelliğe ve hafifliğe sahiptir.
● Evaporatör uç plakası alüminyum levha kullanır, bakır boruyu etkili bir şekilde korur, ağırlığı azaltır.
● Çift su plakası tasarımı: menteşe yapısı tasarımı, rahat çalışma ile dış su plakası;İç su tepsisi, alüminyum levhanın oluklu yapısını benimser.Yoğunlaşan su veya çözülmüş su, iç su tepsisi aracılığıyla doğrudan dış su tepsisinin çıkışına boşaltılır.
● Bobin:bakır boru φ12, aralık 38,1×33, yüksek verimlilik.
● Soğuk depolamanın farklı sıcaklık gereksinimlerini karşılamak için hidrofilik filmli oluklu alüminyum kanatlar, kanat aralığı 4,0 ve 6,0 mm.
● Fanlar: üfleyicinin harici rotorlu fanı, çalışma sıcaklığı -30~60℃, fan özelliği φ300, fan sayısı 1 ila 4.
● Buz çözme: standart elektrikli ısıtma buz çözme, paslanmaz çelik ısıtma borusu serpantin borusu kanadı ve iç su plakasına dağıtılmıştır, iyi bir buz çözme etkisine sahiptir.
● IP65 sınıfı su geçirmez bağlantı kutusu ve su geçirmez konektör, daha iyi su geçirmezlik etkisi, yüksek güvenilirlik.
● Hava soğutucunun çıkışı, kullanıcıların basıncı algılaması için uygun olan Schrader valfi ile donatılmıştır.
● Sıkı fabrika basınç testi, test basıncı 23 bar.
● Genleşme valfi, müşteri gereksinimlerine göre önceden monte edilebilir.
● R404A,R507A,R448A,R449A,R134a,R22 vb. için soğutucu akışkanı karşılayabilir.
2. Standart yapılandırma ve seçenekler:
| Psanat | Cyapılandırma | Psanat | Cyapılandırma | ||
| kasa | Toz kaplamalı Al-Mg alaşımlı levha | ● | buz çözme | Hava buz çözme | ○ |
| toz boya ile levha | ○ | Elektrikli ısıtma borusu | ● | ||
| Toz boya ile galvanizli sac | ○ | Sıcak gaz | ○ | ||
| paslanmaz çelik levha | ○ | Genişleme subabı | ○ | ||
| Fan | WEIGUANG motoru | ● | Drenaj sıcak teli | ○ | |
| EBM motoru | ○ | Rüzgar kanalı ısıtma kemeri | × | ||
| Rüzgar kepçe motoru | × | ||||
| Fin | Alüminyum kanatçıklar | ○ | |||
| Hidrofilik alüminyum kanatçıklar | ● | ||||
●:Standart；○:Seçenekler；×:Seçmeyin
3. Teknik veri sayfası:
3.1 Fin aralığı 4.0mm
| Modeli |
Kapasite/R404A (KW) |
Yüzey | tüp hacmi | Hava akışı | Firlatma | Bağlantı borusu | Ağırlık | |||
|
Tc=0°C ΔΤ=8K |
Tc=10°C ΔΤ=10K |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| EA301/CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1” | 18.5 |
| EA301/DL-ES | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1” | 19.4 |
| EA302/CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1” | 31.2 |
| EA302/DL-ES | 4.0 | 5.9 | 17.5 | 3.2 | 2400 | 7 | φ12 | φ19 | G1” | 33.0 |
| EA303/CL-ES | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | G1” | 43.3 |
| EA303/DL-ES | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | G1” | 46.0 |
| EA304/CL-ES | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1” | 55.0 |
| EA304/DL-ES | 8.1 | 11.9 | 35.0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1” | 58.5 |
1. Tabloda ,Tc soğuk oda sıcaklığı, ΔΤ soğuk oda sıcaklığı arasındaki farktır.ve buharlaşma sıcaklığı
2.Hava atışı, ortam sıcaklığında 0,5 m/sn hava geliş mesafesidir.
3. Diğer çalışma koşullarının soğutma kapasitesi için lütfen düzeltme katsayısına bakın.
3,2 Kanat aralığı 6,0 mm
| Modeli |
Kapasite /R404A (KW) |
Yüzey | tüp hacmi | Hava akışı | Firlatma | Bağlantı borusu | Ağırlık | |||
|
Tc=0°C ΔΤ=8K |
Tc=-18°C ΔΤ=7K |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| EA301/CD-ES | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1” | 18.0 |
| EA301/DD-ES | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1” | 19.0 |
| EA302/CD-ES | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1” | 30.6 |
| EA302/DD-ES | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1” | 32.0 |
| EA303/CD-ES | 4.3 | 3.4 | 13.5 | 3.5 | 4500 | 8 | φ12 | φ22 | G1” | 42.4 |
| EA303/DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | G1” | 45.0 |
| EA304/CD-ES | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1” | 53.7 |
| EA304/DD-ES | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1” | 57.0 |
1. Tabloda ,Tc soğuk oda sıcaklığı, ΔΤ soğuk oda sıcaklığı arasındaki farktır.ve buharlaşma sıcaklığı
2.Hava atışı, ortam sıcaklığında 0,5 m/sn hava geliş mesafesidir.
3. Diğer çalışma koşullarının soğutma kapasitesi için lütfen düzeltme katsayısına bakın.
4. Elektriksel parametre tablosu:
| Modeli | Fbir motor | elektrikli buz çözme | |||||
|
Gerilim (V) |
Güç (W) |
Akım (A) |
Hız (d/dak) |
Bobin (KW) |
Tepsi (KW) |
Toplam (KW) |
|
| EA301* | 220-1 | 85 | 0.42 | 1380 | 1×0.6 | 1×0.6 | 1.2 |
| EA302* | 220-1 | 170 | 0,84 | 1380 | 1×1.1 | 1×1.1 | 2.2 |
| EA303* | 220-1 | 255 | 1.26 | 1380 | 1×1.6 | 1×1.6 | 3.2 |
| EA304* | 220-1 | 340 | 1.68 | 1380 | 1×2.0 | 1×2.0 | 4.0 |
