Menşe yeri:
Çin
Marka adı:
Kaideli
Sertifika:
CE,ISO9001-2008
Model numarası:
EA serisi

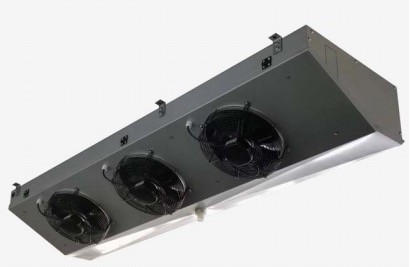

Ürün adı: Soğuk Oda İçin Aluminun Açılı Glikol Hava Soğutucu Ünitesi
EA SERİSİ AÇILI ÜNİTE SOĞUTUCU
1. Ürün açıklaması:
EA serisi ticari açılı tip hava soğutucu, kompakt yapı tasarımı, üfleme fanları, konik yüzeye monte edilmiş fan, ürün boyutu küçüktür, soğuk depolama alanını küçük kaplar, özellikle küçük boyutlu soğuk oda için kullanılır.
Bu ürün serisi aşağıdaki özelliklere sahiptir:
● Gövde: Gümüş toz kaplamalı (RAL7001) Al-Mg alaşımlı sac kullanılarak, güçlü korozyon önleyici özelliğe ve hafifliğe sahiptir.
● Evaporatör uç plakası alüminyum levha kullanır, bakır boruyu etkili bir şekilde korur, ağırlığı azaltır.
● Çift su plakası tasarımı: menteşe yapısı tasarımı, rahat çalışma ile dış su plakası;İç su tepsisi, alüminyum levhanın oluklu yapısını benimser.Yoğunlaşan su veya çözülmüş su, iç su tepsisi aracılığıyla doğrudan dış su tepsisinin çıkışına boşaltılır.
● Bobin:bakır boru φ12, aralık 38,1×33, yüksek verimlilik.
● Soğuk depolamanın farklı sıcaklık gereksinimlerini karşılamak için hidrofilik filmli oluklu alüminyum kanatlar, kanat aralığı 4,0 ve 6,0 mm.
● Fanlar: üfleyicinin harici rotorlu fanı, çalışma sıcaklığı -30~60℃, fan özelliği φ300, fan sayısı 1 ila 4.
● Buz çözme: standart elektrikli ısıtma buz çözme, paslanmaz çelik ısıtma borusu serpantin borusu kanadı ve iç su plakasına dağıtılmıştır, iyi bir buz çözme etkisine sahiptir.
● IP65 sınıfı su geçirmez bağlantı kutusu ve su geçirmez konektör, daha iyi su geçirmezlik etkisi, yüksek güvenilirlik.
● Hava soğutucunun çıkışı, kullanıcıların basıncı algılaması için uygun olan Schrader valfi ile donatılmıştır.
● Sıkı fabrika basınç testi, test basıncı 23 bar.
● Genleşme valfi, müşteri gereksinimlerine göre önceden monte edilebilir.
● R404A,R507A,R448A,R449A,R134a,R22 vb. için soğutucu akışkanı karşılayabilir.
2. Standart yapılandırma ve seçenekler:
| Psanat | Cyapılandırma | Psanat | Cyapılandırma | ||
| kasa | Toz kaplamalı Al-Mg alaşımlı levha | ● | buz çözme | Hava buz çözme | ○ |
| toz boya ile levha | ○ | Elektrikli ısıtma borusu | ● | ||
| Toz boya ile galvanizli sac | ○ | Sıcak gaz | ○ | ||
| paslanmaz çelik levha | ○ | Genişleme subabı | ○ | ||
| Fan | WEIGUANG motoru | ● | Drenaj sıcak teli | ○ | |
| EBM motoru | ○ | Rüzgar kanalı ısıtma kemeri | × | ||
| Rüzgar kepçe motoru | × | ||||
| Fin | Alüminyum kanatçıklar | ○ | |||
| Hidrofilik alüminyum kanatçıklar | ● | ||||
●:Standart；○:Seçenekler；×:Seçmeyin
3. Teknik veri sayfası:
3.1 Fin aralığı 4.0mm
| Modeli |
Kapasite/R404A (KW) |
Yüzey | tüp hacmi | Hava akışı | Firlatma | Bağlantı borusu | Ağırlık | |||
|
Tc=0°C ΔΤ=8K |
Tc=10°C ΔΤ=10K |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| EA301/CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1” | 18.5 |
| EA301/DL-ES | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1” | 19.4 |
| EA302/CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1” | 31.2 |
| EA302/DL-ES | 4.0 | 5.9 | 17.5 | 3.2 | 2400 | 7 | φ12 | φ19 | G1” | 33.0 |
| EA303/CL-ES | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | G1” | 43.3 |
| EA303/DL-ES | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | G1” | 46.0 |
| EA304/CL-ES | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1” | 55.0 |
| EA304/DL-ES | 8.1 | 11.9 | 35.0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1” | 58.5 |
1. Tabloda ,Tc soğuk oda sıcaklığı, ΔΤ soğuk oda sıcaklığı arasındaki farktır.ve buharlaşma sıcaklığı
2.Hava atışı, ortam sıcaklığında 0,5 m/sn hava geliş mesafesidir.
3. Diğer çalışma koşullarının soğutma kapasitesi için lütfen düzeltme katsayısına bakın.
3,2 Kanat aralığı 6,0 mm
| Modeli |
Kapasite /R404A (KW) |
Yüzey | tüp hacmi | Hava akışı | Firlatma | Bağlantı borusu | Ağırlık | |||
|
Tc=0°C ΔΤ=8K |
Tc=-18°C ΔΤ=7K |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| EA301/CD-ES | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1” | 18.0 |
| EA301/DD-ES | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1” | 19.0 |
| EA302/CD-ES | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1” | 30.6 |
| EA302/DD-ES | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1” | 32.0 |
| EA303/CD-ES | 4.3 | 3.4 | 13.5 | 3.5 | 4500 | 8 | φ12 | φ22 | G1” | 42.4 |
| EA303/DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | G1” | 45.0 |
| EA304/CD-ES | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1” | 53.7 |
| EA304/DD-ES | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1” | 57.0 |
1. Tabloda ,Tc soğuk oda sıcaklığı, ΔΤ soğuk oda sıcaklığı arasındaki farktır.ve buharlaşma sıcaklığı
2.Hava atışı, ortam sıcaklığında 0,5 m/sn hava geliş mesafesidir.
3. Diğer çalışma koşullarının soğutma kapasitesi için lütfen düzeltme katsayısına bakın.
4. Elektriksel parametre tablosu:
| Modeli | Fbir motor | elektrikli buz çözme | |||||
|
Gerilim (V) |
Güç (W) |
Akım (A) |
Hız (d/dak) |
Bobin (KW) |
Tepsi (KW) |
Toplam (KW) |
|
| EA301* | 220-1 | 85 | 0.42 | 1380 | 1×0.6 | 1×0.6 | 1.2 |
| EA302* | 220-1 | 170 | 0,84 | 1380 | 1×1.1 | 1×1.1 | 2.2 |
| EA303* | 220-1 | 255 | 1.26 | 1380 | 1×1.6 | 1×1.6 | 3.2 |
| EA304* | 220-1 | 340 | 1.68 | 1380 | 1×2.0 | 1×2.0 | 4.0 |
5. Doğru evaporatör nasıl seçilir:
Genel olarak evaporatör kapasitesini seçin=soğuk oda soğutma kapasitesi *1,15
1.Soğuk oda sıcaklığı 0°C civarındayken kanat boşluğu olarak 4,5 mm'yi seçin.
Evaporatör seçimi=1.0*Q0
2.Soğuk oda sıcaklığı -18°C civarındayken kanat boşluğu olarak 6 mm'yi seçin.
Evaporatör seçimi=1.1*Q0
3.Soğuk oda sıcaklığı -25°C civarındayken kanat boşluğu olarak 9mm'yi seçin.
Evaporatör seçimi=1,27*Q0
Açıklamalar: Sulu buz çözme ve sıcak gazlı buz çözme tipi de isteğe bağlıdır.
Özelleştirilmiş şartname, ayrıntılar için bana mesaj bırakın.
6.Diğer ilgili ürünleri bilmek ister misiniz?-detaylı şartname için resme tıklayın
7. Kalite nasıl sağlanır?Herhangi bir prosedür var mı?
QC departmanımız her adımdan emin olacaktır.
8. Fabrika yapıyor musunuz?
1995 yılında kurulan ve 28 yıl boyunca geliştirilen bir fabrikayız, tüm müşterilerimiz tarafından memnuniyetle karşılandık. Tüm desteklerinizden dolayı şu anda 50000 metrekarelik bir alanda 300'den fazla kişiden oluşan büyük bir aileyiz ve desteğiniz hayalimizi sürdürmek için çok önemlidir. taze ve sağlıklı yemek yemek.
9. Sergiye katılıyor musunuz?
Her yıl yerli ulusal ve yabancı sergiye katılacağız, ayrıca acentemizin sergiye katılmasını destekleyeceğiz, aramıza hoş geldiniz.
10. Neden bizi seçmelisiniz?
Profesyonel: 28 yıl tek bir şeye odaklandı: soğutma ekipmanları
Kullandığımız malzeme yeterli
Sertifika:CE, ISO ve özel basınçlı ekipman üretme sertifikası
11.Proje referansı?
12.SSS
1, S: Fabrika adresiniz nerede?
A: biz bir fabrikayız ve soğutma ekipmanları üreten temel Shengzhou, Zhejiang eyaletinde bulunuyoruz.
2, S: Paketiniz nedir?
A: Paketimiz, orijinal ahşabı içermeyen özel gereksinimlere uygundur.
3, S: MOQ'unuz nedir?
A: Sıradan ürünler 1 setten sipariş verebilir.
4, S: Örnek sunabilir misiniz?
C: Evet, size ait olmak üzere numune ve maliyet ve teslimat sunabiliriz.
5, S: Listenizde ürün bulamıyorum?
C: Lütfen doğrudan benimle iletişime geçin.
6, S: Fabrikanızı nasıl onaylayabilirim?
A: Bureau Veritas raporunun üçüncü tarafça doğrulanmış bir belgesine sahibiz, şirket sayfasından indirebilir veya almak için bana mesaj bırakabilirsiniz.
