Menşe yeri:
Çin
Marka adı:
Kaideli
Sertifika:
CE,ISO9001-2008
Model numarası:
EDG serisi

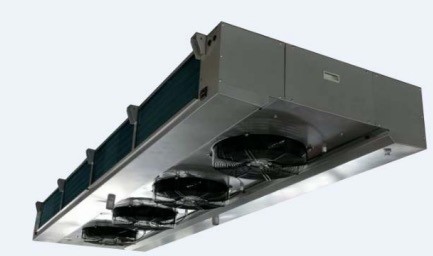

Ürün adı: Hava Buz Çözme Soğuk Oda Evaporatörü Soğuk Oda Dış Ünite 23bar
EDG SERİSİ ENDÜSTRİYEL ÇİFT TAHLİYELİ GLİKOL ÜNİTESİ SOĞUTUCULAR
1. Ürün açıklaması:
EDG serisi endüstriyel hava soğutucusu, esas olarak soğutucu akışkan olarak glikol sulu çözelti ile soğuk hava deposunda soğutma ekipmanı için kullanılan alttan hava girişi ve iki taraftan hava çıkışı yapısını benimser.Düşük sıcaklıktaki glikol sulu solüsyonu, depolama sıcaklığını düşürme amacına ulaşmak için harici ısıyı emmek üzere soğutma fanının ısı değişim tüpünde dolaşır.EDG serisi hava soğutucular sırasıyla 10°C, 0°C ve -18°C'de soğuk depolamada kullanılabilir.
Bu ürün serisi aşağıdaki özelliklere sahiptir:
● Gövde: gümüş tozu kaplamalı (RAL7001) yüksek kaliteli galvanizli çelik, güçlü korozyon önleme özelliğine sahiptir;Dış su plakası, menteşe yapısını, rahat ve hızlı çalışmayı benimser.
● Evaporatör uç plakası alüminyum levha kullanır, bakır boruyu etkili bir şekilde korur, ağırlığı azaltır.
● Çift su plakası tasarımı: dış su plakası açısal yapıyı, düzgün drenajı, drenaj ölü açısını benimser;İç su tepsisi, alüminyum levhanın oluklu yapısını benimser.Yoğunlaşan su veya çözülmüş su, iç su tepsisi aracılığıyla doğrudan dış su tepsisinin çıkışına boşaltılır.
● Bobin: bakır boru φ15, boru aralığı 50×50 kare düzenleme, ısı transfer alanı geniş, ısı transfer sıcaklık farkı küçük, fin buzlanma hızı yavaş.
● Soğuk depolamanın farklı sıcaklık gereksinimlerini karşılamak için hidrofilik filmli oluklu alüminyum kanatlar, kanat aralığı 4.0 , 6.0 ve 9.0 mm.
● Fan: üfleyicinin yüksek güçlü harici rotorlu fanı, çalışma sıcaklığı -30°C~60°C;Fan özellikleri φ450,φ500, ürün serisinin farklı özelliklerinin oluşumu, kullanıcıların daha fazla seçeneği vardır.
● Buz çözme: standart elektrikli ısıtma buz çözme, paslanmaz çelik ısıtma borusu serpantin borusu kanadı ve iç su plakasına dağıtılmıştır, iyi bir buz çözme etkisine sahiptir.
● IP65 dereceli su geçirmez bağlantı kutusu ve su geçirmez konektör, fan ve ısıtma borusu, daha iyi su geçirmezlik etkisi, yüksek güvenilirlik ile bağımsız kablo kutusunu benimser.
● Sıkı fabrika basınç testi, test basıncı 23 bar.
2. Standart yapılandırma ve seçenekler:
| Parçalar | Yapılandırma | Parçalar | Yapılandırma | ||
| kasa | Toz kaplamalı Al-Mg alaşımlı levha | × | Fin | Alüminyum kanatçıklar | ○ |
| toz boya ile levha | ○ | Hidrofilik alüminyum kanatçıklar | ● | ||
| Toz boya ile galvanizli sac | ● | buz çözme | Hava buz çözme | ○ | |
| paslanmaz çelik levha | ○ | Elektrikli ısıtma borusu | ● | ||
| Fan | WEIGUANG motoru | ● | su | × | |
| EBM motoru | ○ | Drenaj sıcak teli | ○ | ||
| Rüzgar kepçe motoru | × | Rüzgar kanalı ısıtma kemeri | × | ||
●:Standart；○:Seçenekler；×:Seçmeyin.
3. Teknik veri sayfası:
3.1 Fin aralığı 4.0mm
| Modeli |
Glikol %25 T1=-3℃, T2=2℃ tr=10℃,RH85% |
Glikol %34 T1= -10℃, T2=-7℃ tr=0℃,RH85% |
Yüzey |
Tüp Hacim |
Hava akışı | Firlatma | Bağlantı borusu | Wsekiz | ||||
| Çapa.(KW) |
Sıvı Akışı (m3/h) |
Çapa.(KW) |
Sıvı Akışı (m3/h) |
M2 | dm3 | M3/H | M | Giriş | Çıkış | boşaltmak | kilogram | |
| EDG451/DL-ET | 7.4 | 1.4 | 4.2 | 1.3 | 35.0 | 4.8 | 4500 | 6 | 22 | 22 | 2-1" | 73 |
| EDG452/DL-ET | 14.7 | 2.7 | 8.4 | 2.7 | 70.0 | 8.8 | 9000 | 8 | 28 | 28 | 2-1" | 114 |
| EDG453/DL-ET | 22.1 | 4.1 | 12.6 | 4.0 | 105.0 | 12.9 | 13500 | 10 | 28 | 28 | 2-1.5" | 155 |
| EDG454/DL-ET | 29.4 | 5.4 | 16.8 | 5.4 | 140.0 | 17.0 | 18000 | 12 | 35 | 35 | 2-1.5" | 196 |
| EDG501/DL-ET | 10.5 | 1.9 | 5.8 | 1.9 | 52.5 | 6.8 | 6000 | 7 | 28 | 28 | 2-1" | 89 |
| EDG502/DL-ET | 21.0 | 3.9 | 11.6 | 3.7 | 105.0 | 12.9 | 12000 | 9 | 28 | 28 | 2-1.5" | 145 |
| EDG503/DL-ET | 31.5 | 5.8 | 17.3 | 5.5 | 157.5 | 19.0 | 18000 | 11 | 35 | 35 | 2-1.5" | 201 |
| EDG504/DL-ET | 42.0 | 7.7 | 23.1 | 7.4 | 210.0 | 25.0 | 24000 | 13 | 35 | 35 | 2-1.5" | 257 |
3,2 Kanat aralığı 6,0 mm
| Modeli |
glikol34% T1=-10℃,T2=-7℃ tr=0℃,%85 bağıl nem |
glikol50% T1=-28℃,T2=-25℃ tr=-18℃,sağ9%5 |
Yüzey |
Tüp Hacim |
Hava akışı | Firlatma | Bağlantı borusu | Wsekiz | ||||
| Çapa.(KW) |
Sıvı Akışı (m3/h) |
Çapa.(KW) |
Sıvı Akışı (m3/h) |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| EDG451/DD-ET | 3.8 | 1.2 | 3.1 | 1.1 | 23.7 | 4.8 | 5000 | 6 | 22 | 22 | 2-1" | 71 |
| EDG452/DD-ET | 7.6 | 2.4 | 6.2 | 2.2 | 47.5 | 8.8 | 10000 | 8 | 28 | 28 | 2-1" | 110 |
| EDG453/DD-ET | 11.4 | 3.6 | 9.3 | 3.3 | 71.2 | 12.9 | 15000 | 10 | 28 | 28 | 2-1.5" | 149 |
| EDG454/DD-ET | 15.2 | 4.9 | 12.3 | 4.3 | 94.9 | 17.0 | 20000 | 12 | 35 | 35 | 2-1.5" | 188 |
| EDG501/DD-ET | 5.3 | 1.7 | 4.3 | 1.5 | 35.6 | 6.8 | 6300 | 7 | 28 | 28 | 2-1" | 86 |
| EDG502/DD-ET | 10.7 | 3.4 | 8.5 | 3.0 | 71.2 | 12.9 | 12600 | 9 | 28 | 28 | 2-1.5" | 139 |
| EDG503/DD-ET | 16.0 | 5.1 | 12.8 | 4.5 | 106.8 | 19.0 | 18900 | 11 | 35 | 35 | 2-1.5" | 192 |
| EDG504/DD-ET | 21.4 | 6.9 | 17.1 | 6.0 | 142.4 | 25.0 | 25200 | 13 | 35 | 35 | 2-1.5" | 246 |
3,3 Kanat aralığı 9,0 mm
| Modeli |
glikol34% T1=-10℃,T2=-7℃ tr=0℃,%85 bağıl nem |
glikol50% T1=-28℃,T2=-25℃ tr=-18℃,sağ9%5 |
Yüzey |
Tüp Hacim |
Hava akışı | Firlatma | Bağlantı borusu | Wsekiz | ||||
| Çapa.(KW) |
Sıvı Akışı (m3/h) |
Çapa.(KW) |
Sıvı Akışı (m3/h) |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| EDG451/DJ-ET | 3.1 | 1.0 | 2.6 | 0.9 | 16.2 | 4.8 | 5400 | 7 | 22 | 22 | 2-1" | 71 |
| EDG452/DJ-ET | 6.2 | 2.0 | 5.2 | 1.8 | 32.5 | 8.8 | 10800 | 9 | 28 | 28 | 2-1" | 109 |
| EDG453/DJ-ET | 9.3 | 3.0 | 7.8 | 2.7 | 48.7 | 12.9 | 16200 | 11 | 28 | 28 | 2-1.5" | 148 |
| EDG454/DJ-ET | 12.4 | 4.0 | 10.4 | 3.6 | 65.0 | 17.0 | 21600 | 13 | 35 | 35 | 2-1.5" | 186 |
| EDG501/DJ-ET | 4.4 | 1.4 | 3.7 | 1.3 | 24.6 | 6.8 | 6900 | 8 | 28 | 28 | 2-1" | 85 |
| EDG502/DJ-ET | 8.8 | 2.8 | 7.3 | 2.6 | 48.7 | 12.9 | 13800 | 10 | 28 | 28 | 2-1.5" | 138 |
| EDG503/DJ-ET | 13.2 | 4.2 | 11.0 | 3.9 | 73.1 | 19.0 | 20700 | 12 | 35 | 35 | 2-1.5" | 190 |
| EDG504/DJ-ET | 17.8 | 5.7 | 14.6 | 5.1 | 97.5 | 25.0 | 27600 | 14 | 35 | 35 | 2-1.5" | 243 |
Tabloda T1 giriş sıcaklığıdır.etilen glikol çözeltisinin T2 çıkış sıcaklığı ve Tr sıcaklığıdır.soğuk oda.
4. Elektriksel parametre tablosu:
| Modeli | Fan motoru | elektrikli buz çözme | |||||
| Voltaj(V) | giriş(W) | akım(bir) | Hız(d/dak) | Bobin(KW) | Tepsi(KW) | Toplam(KW) | |
| EDG451* | 380-3 | 370 | 0,75 | 1380 | 4×0.6 | 2×0.6 | 3.6 |
| EDG452* | 380-3 | 740 | 1.5 | 1380 | 4×1.1 | 2×1.1 | 6.6 |
| EDG453* | 380-3 | 1110 | 2.25 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EDG454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12.0 |
| EDG501* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| EDG502* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EDG503* | 380-3 | 1500 | 2,85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| EDG504* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
5. Doğru evaporatör nasıl seçilir:
Genel olarak evaporatör kapasitesini seçin=soğuk oda soğutma kapasitesi *1,15
1.Soğuk oda sıcaklığı 0°C civarındayken kanat boşluğu olarak 4,5 mm'yi seçin.
Evaporatör seçimi=1.0*Q0
2.Soğuk oda sıcaklığı -18°C civarındayken kanat boşluğu olarak 6 mm'yi seçin.
Evaporatör seçimi=1.1*Q0
3.Soğuk oda sıcaklığı -25°C civarındayken kanat boşluğu olarak 9mm'yi seçin.
Evaporatör seçimi=1,27*Q0
Açıklamalar: Sulu buz çözme ve sıcak gazlı buz çözme tipi de isteğe bağlıdır.
Özelleştirilmiş şartname, ayrıntılar için bana mesaj bırakın.
6.Diğer ilgili ürünleri bilmek ister misiniz?-detaylı şartname için resme tıklayın
7. Kalite nasıl sağlanır?Herhangi bir prosedür var mı?
QC departmanımız her adımdan emin olacaktır.
8. Fabrika yapıyor musunuz?
1995 yılında kurulan ve 24 yıl boyunca geliştirilen bir fabrikayız, tüm müşterilerimiz tarafından memnuniyetle karşılandık. Tüm desteğiniz nedeniyle şu anda 300'den fazla kişiden oluşan büyük bir aileyiz, 50000 metrekare kapalı ve desteğiniz hayalimizi sürdürmemiz için çok önemlidir. taze ve sağlıklı yemek yemek.
9. Sergiye katılıyor musunuz?
Her yıl yerli ulusal ve yabancı sergiye katılacağız, ayrıca acentemizin sergiye katılmasını destekleyeceğiz, aramıza hoş geldiniz.
10. Neden bizi seçmelisiniz?
Profesyonel: 23 yıl tek bir şeye odaklandı: soğutma ekipmanları
Kullandığımız malzeme yeterli
Sertifika:CE, ISO ve özel basınçlı ekipman üretme sertifikası
11.Proje referansı?
12.SSS
1, S: Fabrika adresiniz nerede?
A: biz bir fabrikayız ve soğutma ekipmanları üreten temel Shengzhou, Zhejiang eyaletinde bulunuyoruz.
2, S: Paketiniz nedir?
A: Paketimiz, orijinal ahşabı içermeyen özel gereksinimlere uygundur.
3, S: MOQ'unuz nedir?
A: Sıradan ürünler 1 setten sipariş verebilir.
4, S: Örnek sunabilir misiniz?
C: Evet, size ait olmak üzere numune ve maliyet ve teslimat sunabiliriz.
5, S: Listenizde ürün bulamıyorum?
C: Lütfen doğrudan benimle iletişime geçin.
6, S: Fabrikanızı nasıl onaylayabilirim?
A: Bureau Veritas raporunun üçüncü tarafça doğrulanmış bir belgesine sahibiz, şirket sayfasından indirebilir veya almak için bana mesaj bırakabilirsiniz.
