Menşe yeri:
Çin
Marka adı:
Kaideli
Sertifika:
CE,ISO9001-2008
Model numarası:
EL serisi

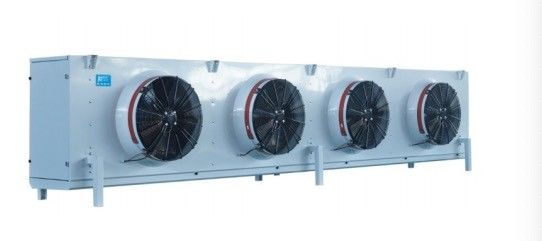

Ürün adı: Soğuk Oda için ISO9001 Alüminyum Coolroom Evaporatör Soğutma Ünitesi
EL SERİSİ ENDÜSTRİYEL TAVAN ÜNİTESİ SOĞUTUCULARI
1. Ürün açıklaması:
● Gövde: gümüş tozu kaplamalı (RAL7001) yüksek kaliteli galvanizli çelik, güçlü korozyon önleme özelliğine sahiptir;İki yan plaka ve dış su plakası, menteşe yapısını, rahat ve hızlı çalışmayı benimser.
● Evaporatör uç plakası alüminyum levha kullanır, bakır boruyu etkili bir şekilde korur, ağırlığı azaltır.
● Çift su plakası tasarımı: dış su plakası açısal yapıyı, düzgün drenajı, drenaj ölü açısını benimser;İç su tepsisi, alüminyum levhanın oluklu yapısını benimser.Yoğunlaşan su veya çözülmüş su, iç su tepsisi aracılığıyla doğrudan dış su tepsisinin çıkışına boşaltılır.
● Entegre streç arklı uzun hava kanalı tasarımı, iyi hava akışı etkisine sahiptir.
● 500 ve 630 çapındaki fanlarda kolay montaj için zemin destek ayakları mevcuttur.
● Bobin: bakır boru φ15, boru aralığı 50×50 kare düzenleme, ısı transfer alanı geniş, ısı transfer sıcaklık farkı küçük, fin buzlanma hızı yavaş.
● Soğuk depolamanın farklı sıcaklık gereksinimlerini karşılamak için hidrofilik filmli oluklu alüminyum kanatlar, kanat aralığı 4.0 , 6.0 , 9.0 ve 12.0 mm.
● Fan: yüksek güçlü harici rotorlu fan, çalışma sıcaklığı -30℃~60℃;Fan özellikleri φ350,φ400,φ500,φ630 , ürün serisinin farklı özelliklerinin oluşumu, kullanıcıların daha fazla seçeneği vardır.
● Buz çözme: standart elektrikli ısıtma buz çözme, paslanmaz çelik ısıtma borusu serpantin borusu kanadı ve iç su plakasına dağıtılmıştır, iyi bir buz çözme etkisine sahiptir.Müşteri gereksinimlerine göre sıcak gazlı defrost da seçebilirsiniz.
● IP65 dereceli su geçirmez bağlantı kutusu ve su geçirmez konektör, fan ve ısıtma borusu, daha iyi su geçirmezlik etkisi, yüksek güvenilirlik ile bağımsız kablo kutusunu benimser.
● Hava soğutucunun çıkışı, kullanıcıların basıncı algılaması için uygun olan Schrader alve ile donatılmıştır.
● Sıkı fabrika basınç testi, test basıncı 23 bar.
● Genleşme valfi, müşteri gereksinimlerine göre önceden monte edilebilir.
● R404A,R507A,R448A,R449A,R134a,R22 vb. için soğutucu akışkanı karşılayabilir.
2. Standart yapılandırma ve seçenekler:
| Parçalar | Yapılandırma | Parçalar | Yapılandırma | ||
| kasa | Toz kaplamalı Al-Mg alaşımlı levha | × | buz çözme | Hava buz çözme | ○ |
| toz boya ile levha | ○ | Elektrikli ısıtma borusu | ● | ||
| Toz boya ile galvanizli sac | ● | Sıcak gaz | ○ | ||
| Paslanmaz çelik levha* | ○ | Genişleme subabı | ○ | ||
| Fan | WEIGUANG motoru | ● | Drenaj sıcak teli | ○ | |
| EBM motoru* | ○ | Rüzgar kanalı ısıtma kemeri | ○ | ||
| Rüzgar kepçe motoru | × | ||||
| Fin | Alüminyum kanatçıklar | ○ | |||
| Hidrofilik alüminyum kanatçıklar | ● | ||||
●:Standart；○:Seçenekler；×:Seçmeyin.
* : Kısa kenar deflektörlü hava kanalı kullanın.
3. Teknik veri sayfası:
3.1 Fin aralığı 4.0mm
| Modeli |
Kapasite/R404A (KW) |
Yüzey | tüp hacmi | Hava akışı | Firlatma | Bağlantı borusu | Ağırlık | |||||
|
Tc=0℃ ΔΤ=8K |
Tc=10°C ΔΤ=10K |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |||
| φ350Fan | ||||||||||||
| EL351/BL-ET | 2.2 | 3.2 | 12.2 | 1.9 | 2100 | 8 | φ12 | φ22 | G1” | 39 | ||
| EL351/CL-ET | 2.9 | 4.3 | 18.2 | 2.9 | 1900 | 8 | φ12 | φ22 | G1” | 41 | ||
| EL352/BL-ET | 4.2 | 6.2 | 24.3 | 3.5 | 4200 | 10 | φ12 | φ22 | G1” | 54 | ||
| EL352/CL-ET | 5.8 | 8.5 | 36.5 | 5.3 | 3800 | 10 | φ12 | φ22 | G1” | 58 | ||
| EL353/BL-ET | 6.6 | 9.7 | 36.5 | 5.1 | 6300 | 11 | φ12 | φ22 | G1” | 69 | ||
| EL353/CL-ET | 8.8 | 12.9 | 54.7 | 7.7 | 5700 | 11 | φ12 | φ22 | G1” | 75 | ||
| EL354/BL-ET | 8.8 | 12.9 | 48.6 | 6.8 | 8400 | 12 | φ12 | φ22 | G1” | 84 | ||
| EL354/CL-ET | 11.7 | 17.2 | 72.9 | 10.1 | 7600 | 12 | φ16 | φ28 | G1” | 92 | ||
| φ400Fan | ||||||||||||
| EL401/CL-ET | 4.4 | 6.4 | 26.2 | 4.1 | 3700 | 12 | φ12 | φ22 | G1” | 49 | ||
| EL401/DL-ET | 5.3 | 7.8 | 35.0 | 5.4 | 3200 | 12 | φ12 | φ22 | G1” | 52 | ||
| EL402/CL-ET | 8.9 | 13.1 | 52.5 | 7.5 | 7400 | 13 | φ12 | φ22 | G1.5” | 72 | ||
| EL402/DL-ET | 10.5 | 15.4 | 70.0 | 10.0 | 6400 | 13 | φ16 | φ22 | G1.5” | 78 | ||
| EL403/CL-ET | 13.4 | 19.7 | 78.7 | 11.0 | 11100 | 14 | φ16 | φ28 | G1.5” | 95 | ||
| EL403/DL-ET | 15.7 | 23.1 | 105.0 | 14.6 | 9600 | 14 | φ16 | φ28 | G1.5” | 104 | ||
| EL404/CL-ET | 17.8 | 26.2 | 105.0 | 14.5 | 14800 | 15 | φ16 | φ35 | G1.5” | 118 | ||
| EL404/DL-ET | 21.0 | 30.9 | 140.0 | 19.3 | 12800 | 15 | φ16 | φ35 | G1.5” | 130 | ||
| φ500Fan | ||||||||||||
| EL501/DL-ET | 9.8 | 14.4 | 61.2 | 9.0 | 6800 | 18 | φ16 | φ22 | G1.5” | 93 | ||
| EL501/EL-ET | 11.4 | 16.8 | 76.5 | 11.2 | 6350 | 17 | φ16 | φ28 | G1.5” | 99 | ||
| EL501/FL-ET | 12.9 | 19.0 | 91.9 | 13.5 | 5500 | 17 | φ16 | φ28 | G1.5” | 104 | ||
| EL502/DL-ET | 19.6 | 28.8 | 122.5 | 17.1 | 13600 | 20 | φ22 | φ35 | G1.5” | 132 | ||
| EL502/EL-ET | 22.9 | 33.7 | 153.1 | 21.3 | 12700 | 19 | φ22 | φ35 | G1.5” | 143 | ||
| EL502/FL-ET | 25.7 | 37.8 | 183.7 | 25.6 | 11000 | 19 | φ22 | φ42 | G1.5” | 153 | ||
| EL503/DL-ET | 29.3 | 43.0 | 183.7 | 25.2 | 20400 | 22 | φ22 | φ42 | G2” | 180 | ||
| EL503/EL-ET | 34.4 | 50.6 | 229.6 | 31.5 | 19050 | 21 | φ22 | φ42 | G2” | 196 | ||
| EL503/FL-ET | 38.5 | 56.6 | 275.6 | 37.8 | 16500 | 21 | φ22 | φ42 | G2” | 212 | ||
| EL504/DL-ET | 39.2 | 57.6 | 244.9 | 33.3 | 27200 | 23 | φ22 | φ42 | G2” | 228 | ||
| EL504/EL-ET | 43.3 | 63.6 | 288.7 | 39.2 | 25400 | 22 | φ22 | φ42 | G2” | 249 | ||
| EL504/FL-ET | 51.4 | 75.6 | 367.4 | 49.9 | 22000 | 22 | φ28 | φ50 | G2” | 270 | ||
| EL505/DL-ET | 49.0 | 72.0 | 306.2 | 41.4 | 34000 | 24 | φ28 | φ50 | G2” | 276 | ||
| EL505/EL-ET | 54.1 | 79.5 | 360.9 | 48.7 | 31750 | 23 | φ28 | φ50 | G2” | 302 | ||
| EL505/FL-ET | 64.3 | 94.5 | 459.3 | 62.0 | 27500 | 23 | φ28 | φ50 | G2” | 328 | ||
| φ630Fan | ||||||||||||
| EL631/DL-ET | 15.8 | 23.2 | 105.0 | 15.0 | 10000 | 28 | φ16 | φ28 | G1.5” | 125 | ||
| EL631/EL-ET | 18.3 | 26.9 | 131.2 | 18.8 | 9600 | 27 | φ16 | φ28 | G1.5” | 134 | ||
| EL631/FL-ET | 20.4 | 30.0 | 157.5 | 22.5 | 9100 | 27 | φ22 | φ35 | G1.5” | 143 | ||
| EL632/DL-ET | 31.5 | 46.3 | 210.0 | 28.9 | 20000 | 31 | φ22 | φ42 | G1.5” | 206 | ||
| EL632/EL-ET | 36.7 | 53.5 | 262.4 | 36.1 | 19200 | 30 | φ22 | φ42 | G1.5” | 224 | ||
| EL632/FL-ET | 40.9 | 60.1 | 314.9 | 43.3 | 18200 | 30 | φ22 | φ42 | G1.5” | 242 | ||
| EL633/DL-ET | 47.2 | 69.4 | 314.9 | 42.8 | 30000 | 34 | φ22 | φ42 | G2” | 288 | ||
| EL633/EL-ET | 55.1 | 81.0 | 393.7 | 53.4 | 28800 | 33 | φ28 | φ50 | G2” | 314 | ||
| EL633/FL-ET | 61.4 | 90.3 | 472.4 | 64.1 | 27300 | 33 | φ28 | φ50 | G2” | 341 | ||
| EL634/DL-ET | 63.0 | 92.6 | 419.9 | 56.6 | 40000 | 36 | φ28 | φ50 | G2” | 369 | ||
| EL634/EL-ET | 73.5 | 108.0 | 524.9 | 70.8 | 38400 | 35 | φ28 | φ50 | G2” | 405 | ||
| EL634/FL-ET | 81.9 | 120.3 | 629.9 | 84.9 | 36400 | 35 | φ35 | φ50 | G2” | 440 | ||
1. Tabloda ,Tc soğuk oda sıcaklığı, ΔΤ soğuk oda sıcaklığı arasındaki farktır.ve buharlaşma sıcaklığı
2. Hava atışı, ortam sıcaklığında havanın ulaştığı mesafe 0,5 m/s'dir.
3. Diğer çalışma koşullarının soğutma kapasitesi için lütfen düzeltme katsayısına bakın.
3,2 Kanat aralığı 6,0 mm
| Modeli |
Kapasite/R404A (KW) |
Yüzey | tüp hacmi | Hava akışı | Firlatma | Bağlantı borusu | Ağırlık | |||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18°C ΔΤ=7K |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |||
| φ350Fan | ||||||||||||
| EL351/BD-ET | 1.8 | 1.4 | 8.2 | 1.9 | 2150 | 9 | φ12 | φ22 | G1” | 38 | ||
| EL351/CD-ET | 2.4 | 1.9 | 12.4 | 2.9 | 1950 | 9 | φ12 | φ22 | G1” | 40 | ||
| EL352/BD-ET | 3.6 | 2.9 | 16.5 | 3.5 | 4300 | 11 | φ12 | φ22 | G1” | 52 | ||
| EL352/CD-ET | 4.7 | 3.7 | 24.7 | 5.3 | 3900 | 11 | φ12 | φ22 | G1” | 56 | ||
| EL353/BD-ET | 5.4 | 4.3 | 24.7 | 5.1 | 6450 | 12 | φ12 | φ22 | G1” | 67 | ||
| EL353/CD-ET | 7.0 | 5.6 | 37.1 | 7.7 | 5850 | 12 | φ12 | φ22 | G1” | 72 | ||
| EL354/BD-ET | 7.3 | 5.8 | 33.0 | 6.8 | 8600 | 13 | φ12 | φ22 | G1” | 81 | ||
| EL354/CD-ET | 9.4 | 7.5 | 49.4 | 10.1 | 7800 | 13 | φ16 | φ28 | G1” | 88 | ||
| φ400Fan | ||||||||||||
| EL401/CD-ET | 3.3 | 2.6 | 17.8 | 4.1 | 3800 | 13 | φ12 | φ22 | G1” | 47 | ||
| EL401/DD-ET | 4.0 | 3.2 | 23.7 | 5.4 | 3450 | 13 | φ12 | φ22 | G1” | 50 | ||
| EL402/CD-ET | 6.7 | 5.3 | 35.6 | 7.5 | 7600 | 14 | φ12 | φ22 | G1.5” | 69 | ||
| EL402/DD-ET | 8.1 | 6.5 | 47.5 | 10.0 | 6900 | 14 | φ16 | φ22 | G1.5” | 74 | ||
| EL403/CD-ET | 10.1 | 8.0 | 53.4 | 11.0 | 11400 | 15 | φ16 | φ28 | G1.5” | 90 | ||
| EL403/DD-ET | 12.2 | 9.7 | 71.2 | 14.6 | 10350 | 15 | φ16 | φ28 | G1.5” | 98 | ||
| EL404/CD-ET | 13.5 | 10.8 | 71.2 | 14.5 | 15200 | 16 | φ16 | φ35 | G1.5” | 112 | ||
| EL404/DD-ET | 16.1 | 12.9 | 94.9 | 19.3 | 13800 | 16 | φ16 | φ35 | G1.5” | 122 | ||
| φ500Fan | ||||||||||||
| EL501/DD-ET | 8.3 | 6.6 | 41.5 | 9.0 | 7000 | 19 | φ16 | φ22 | G1.5” | 90 | ||
| EL501/ED-ET | 9.8 | 7.8 | 51.9 | 11.2 | 6500 | 18 | φ16 | φ28 | G1.5” | 94 | ||
| EL501/FD-ET | 11.2 | 9.0 | 62.3 | 13.5 | 6100 | 18 | φ16 | φ28 | G1.5” | 99 | ||
| EL502/DD-ET | 16.6 | 13.3 | 83.1 | 17.1 | 14000 | 21 | φ22 | φ35 | G1.5” | 126 | ||
| EL502/ED-ET | 19.7 | 15.8 | 103.8 | 21.3 | 13000 | 20 | φ22 | φ35 | G1.5” | 134 | ||
| EL502/FD-ET | 22.4 | 17.9 | 124.6 | 25.6 | 12200 | 20 | φ22 | φ42 | G1.5” | 143 | ||
| EL503/DD-ET | 24.9 | 19.9 | 124.6 | 25.2 | 21000 | 23 | φ22 | φ42 | G2” | 170 | ||
| EL503/ED-ET | 29.5 | 23.6 | 155.7 | 31.5 | 19500 | 22 | φ22 | φ42 | G2” | 183 | ||
| EL503/FD-ET | 33.6 | 26.9 | 186.9 | 37.8 | 18300 | 22 | φ22 | φ42 | G2” | 196 | ||
| EL504/DD-ET | 33.2 | 26.6 | 166.1 | 33.3 | 28000 | 24 | φ22 | φ42 | G2” | 215 | ||
| EL504/ED-ET | 37.2 | 29.8 | 195.8 | 39.2 | 26000 | 23 | φ22 | φ42 | G2” | 232 | ||
| EL504/FD-ET | 44.8 | 35.8 | 249.2 | 49.9 | 24400 | 23 | φ28 | φ50 | G2” | 250 | ||
| EL505/DD-ET | 41.5 | 33.2 | 207.6 | 41.4 | 35000 | 25 | φ28 | φ50 | G2” | 259 | ||
| EL505/ED-ET | 46.5 | 37.2 | 244,7 | 48.7 | 32500 | 24 | φ28 | φ50 | G2” | 281 | ||
| EL505/FD-ET | 56.1 | 44.9 | 311.5 | 62.0 | 30500 | 24 | φ28 | φ50 | G2” | 303 | ||
| φ630Fan | ||||||||||||
| EL631/DD-ET | 13.5 | 10.8 | 71.2 | 15.0 | 10300 | 29 | φ16 | φ28 | G1.5” | 119 | ||
| EL631/ED-ET | 16.0 | 12.8 | 89.0 | 18.8 | 9800 | 28 | φ16 | φ28 | G1.5” | 126 | ||
| EL631/FD-ET | 18.2 | 14.5 | 106.8 | 22.5 | 9100 | 28 | φ22 | φ35 | G1.5” | 134 | ||
| EL632/DD-ET | 27.1 | 21.7 | 142.4 | 28.9 | 20600 | 32 | φ22 | φ42 | G1.5” | 194 | ||
| EL632/ED-ET | 32.0 | 25.6 | 178.0 | 36.1 | 19600 | 31 | φ22 | φ42 | G1.5” | 209 | ||
| EL632/FD-ET | 36.3 | 29.0 | 213.6 | 43.3 | 18200 | 31 | φ22 | φ42 | G1.5” | 224 | ||
| EL633/DD-ET | 40.5 | 32.4 | 213.6 | 42.8 | 30900 | 35 | φ22 | φ42 | G2” | 270 | ||
| EL633/ED-ET | 48.1 | 38.5 | 267.0 | 53.4 | 29400 | 34 | φ28 | φ50 | G2” | 292 | ||
| EL633/FD-ET | 54.5 | 43.6 | 320.4 | 64.1 | 27300 | 34 | φ28 | φ50 | G2” | 315 | ||
| EL634/DD-ET | 54.1 | 43.3 | 284.8 | 56.6 | 41200 | 37 | φ28 | φ50 | G2” | 346 | ||
| EL634/ED-ET | 64.1 | 51.3 | 356.0 | 70.8 | 39200 | 36 | φ28 | φ50 | G2” | 375 | ||
| EL634/FD-ET | 72.6 | 58.1 | 427.2 | 84.9 | 36400 | 36 | φ35 | φ50 | G2” | 405 | ||
1. Tabloda ,Tc soğuk oda sıcaklığı, ΔΤ soğuk oda sıcaklığı arasındaki farktır.ve buharlaşma sıcaklığı
2. Hava atışı, ortam sıcaklığında havanın ulaştığı mesafe 0,5 m/s'dir.
3. Diğer çalışma koşullarının soğutma kapasitesi için lütfen düzeltme katsayısına bakın.
3,3 Kanat aralığı 9,0 mm
| Modeli |
Kapasite/R404A (kw) |
Yüzey | tüp hacmi | Hava akışı | Firlatma | Bağlantı borusu | Ağırlık | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18°C ΔΤ=7K |
Tc=-25°C ΔΤ=6K |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| φ350Fan | |||||||||||
| EL351/BJ-ET | 1.4 | 1.1 | 0.9 | 5.6 | 1.9 | 2250 | 10 | φ12 | φ22 | G1” | 38 |
| EL351/CJ-ET | 2.0 | 1.6 | 1.3 | 8.5 | 2.9 | 2050 | 10 | φ12 | φ22 | G1” | 40 |
| EL352/BJ-ET | 2.8 | 2.2 | 1.8 | 11.3 | 3.5 | 4500 | 12 | φ12 | φ22 | G1” | 52 |
| EL352/CJ-ET | 3.9 | 3.1 | 2.6 | 16.9 | 5.3 | 4100 | 12 | φ12 | φ22 | G1” | 55 |
| EL353/BJ-ET | 4.2 | 3.4 | 2.8 | 16.9 | 5.1 | 6750 | 13 | φ12 | φ22 | G1” | 66 |
| EL353/CJ-ET | 5.8 | 4.6 | 3.8 | 25.4 | 7.7 | 6150 | 13 | φ12 | φ22 | G1” | 71 |
| EL354/BJ-ET | 5.7 | 4.6 | 3.7 | 22.6 | 6.8 | 9000 | 14 | φ12 | φ22 | G1” | 80 |
| EL354/CJ-ET | 7.8 | 6.2 | 5.1 | 33.8 | 10.1 | 8200 | 14 | φ16 | φ28 | G1” | 87 |
| φ400Fan | |||||||||||
| EL401/CJ-ET | 2.6 | 2.1 | 1.7 | 12.2 | 4.1 | 3900 | 14 | φ12 | φ22 | G1” | 47 |
| EL401/DJ-ET | 3.2 | 2.5 | 2.1 | 16.2 | 5.4 | 3650 | 14 | φ12 | φ22 | G1” | 50 |
| EL402/CJ-ET | 5.1 | 4.1 | 3.4 | 24.4 | 7.5 | 7800 | 15 | φ12 | φ22 | G1.5” | 68 |
| EL402/DJ-ET | 6.5 | 5.2 | 4.3 | 32.5 | 10.0 | 7300 | 15 | φ16 | φ22 | G1.5” | 73 |
| EL403/CJ-ET | 7.7 | 6.2 | 5.1 | 36.5 | 11.0 | 11700 | 16 | φ16 | φ28 | G1.5” | 89 |
| EL403/DJ-ET | 9.7 | 7.8 | 6.4 | 48.7 | 14.6 | 10950 | 16 | φ16 | φ28 | G1.5” | 97 |
| EL404/CJ-ET | 10.2 | 8.2 | 6.7 | 48.7 | 14.5 | 15600 | 17 | φ16 | φ35 | G1.5” | 111 |
| EL404/DJ-ET | 13.0 | 10.4 | 8.6 | 65.0 | 19.3 | 14600 | 17 | φ16 | φ35 | G1.5” | 120 |
| φ500Fan | |||||||||||
| EL501/DJ-ET | 7.1 | 5.7 | 4.7 | 28.4 | 9.0 | 7380 | 20 | φ16 | φ22 | G1.5” | 89 |
| EL501/EJ-ET | 8.5 | 6.8 | 5.6 | 35.5 | 11.2 | 6800 | 19 | φ16 | φ28 | G1.5” | 93 |
| EL501/FJ-ET | 9.8 | 7.8 | 6.5 | 42.6 | 13.5 | 6350 | 19 | φ16 | φ28 | G1.5” | 98 |
| EL502/DJ-ET | 14.2 | 11.3 | 9.4 | 56.9 | 17.1 | 14760 | 22 | φ22 | φ35 | G1.5” | 124 |
| EL502/EJ-ET | 17.0 | 13.6 | 11.2 | 71.1 | 21.3 | 13600 | 21 | φ22 | φ35 | G1.5” | 132 |
| EL502/FJ-ET | 19.6 | 15.7 | 12.9 | 85.3 | 25.6 | 12700 | 21 | φ22 | φ42 | G1.5” | 141 |
| EL503/DJ-ET | 21.3 | 17.0 | 14.0 | 85.3 | 25.2 | 22140 | 24 | φ22 | φ42 | G2” | 168 |
| EL503/EJ-ET | 25.6 | 20.5 | 16.9 | 106.6 | 31.5 | 20400 | 23 | φ22 | φ42 | G2” | 180 |
| EL503/FJ-ET | 29.4 | 23.5 | 19.4 | 127.9 | 37.8 | 19050 | 23 | φ22 | φ42 | G2” | 193 |
| EL504/DJ-ET | 28.4 | 22.7 | 18.7 | 113.7 | 33.3 | 29520 | 25 | φ22 | φ42 | G2” | 212 |
| EL504/EJ-ET | 32.2 | 25.7 | 21.2 | 134.0 | 39.2 | 27200 | 24 | φ22 | φ42 | G2” | 228 |
| EL504/FJ-ET | 39.2 | 31.3 | 25.9 | 170.6 | 49.9 | 25400 | 24 | φ28 | φ50 | G2” | 245 |
| EL505/DJ-ET | 35.5 | 28.4 | 23.4 | 142.1 | 41.4 | 36900 | 26 | φ28 | φ50 | G2” | 256 |
| EL505/EJ-ET | 40.2 | 32.1 | 26.5 | 167.5 | 48.7 | 34000 | 25 | φ28 | φ50 | G2” | 276 |
| EL505/FJ-ET | 49.0 | 39.2 | 32.3 | 213.2 | 62.0 | 31750 | 25 | φ28 | φ50 | G2” | 297 |
| φ630Fan | |||||||||||
| EL631/DJ-ET | 11.2 | 9.0 | 7.4 | 48.7 | 15.0 | 10600 | 30 | φ16 | φ28 | G1.5” | 118 |
| EL631/EJ-ET | 13.1 | 10.5 | 8.6 | 60.9 | 18.8 | 10000 | 29 | φ16 | φ28 | G1.5” | 125 |
| EL631/FJ-ET | 14.6 | 11.7 | 9.6 | 73.1 | 22.5 | 9600 | 29 | φ22 | φ35 | G1.5” | 132 |
| EL632/DJ-ET | 22.4 | 17.9 | 14.8 | 97.5 | 28.9 | 21200 | 33 | φ22 | φ42 | G1.5” | 192 |
| EL632/EJ-ET | 26.2 | 21.0 | 17.3 | 121.8 | 36.1 | 20000 | 32 | φ22 | φ42 | G1.5” | 206 |
| EL632/FJ-ET | 29.2 | 23.3 | 19.3 | 146.2 | 43.3 | 19200 | 32 | φ22 | φ42 | G1.5” | 220 |
| EL633/DJ-ET | 33.6 | 26.9 | 22.2 | 146.2 | 42.8 | 31800 | 36 | φ22 | φ42 | G2” | 266 |
| EL633/EJ-ET | 39.3 | 31.4 | 25.9 | 182.7 | 53.4 | 30000 | 35 | φ28 | φ50 | G2” | 282 |
| EL633/FJ-ET | 43.8 | 35.0 | 28.9 | 219.3 | 64.1 | 28800 | 35 | φ28 | φ50 | G2” | 309 |
| EL634/DJ-ET | 44.8 | 35.8 | 29.5 | 194.9 | 56.6 | 42400 | 38 | φ28 | φ50 | G2” | 340 |
| EL634/EJ-ET | 52.3 | 41.8 | 34.5 | 243.6 | 70.8 | 40000 | 37 | φ28 | φ50 | G2” | 369 |
| EL634/FJ-ET | 58.5 | 46.8 | 38.6 | 292.4 | 84.9 | 38400 | 37 | φ35 | φ50 | G2” | 397 |
1. Tabloda ,Tc soğuk oda sıcaklığı, ΔΤ soğuk oda sıcaklığı arasındaki farktır.ve buharlaşma sıcaklığı
2. Hava atışı, ortam sıcaklığında havanın ulaştığı mesafe 0,5 m/s'dir.
3. Diğer çalışma koşullarının soğutma kapasitesi için lütfen düzeltme katsayısına bakın.
3.4 Fin aralığı 12.0mm
| Modeli |
Kapasite/R404A (KW) |
Yüzey | tüp hacmi | Hava akışı | Firlatma | Bağlantı borusu | Ağırlık | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-25°C ΔΤ=6K |
Tc=-35°C ΔΤ=6K |
M2 | dm3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| φ400Fan | |||||||||||
| EL401/DK-ET | 2.9 | 1.9 | 1.9 | 12.5 | 5.4 | 3800 | 15 | φ12 | φ22 | G1” | 50 |
| EL402/DK-ET | 5.8 | 3.8 | 3.8 | 25.0 | 10.0 | 7600 | 16 | φ16 | φ22 | G1.5” | 74 |
| EL403/DK-ET | 8.6 | 5.7 | 5.6 | 37.5 | 14.6 | 11400 | 17 | φ16 | φ28 | G1.5” | 97 |
| EL404/DK-ET | 11.5 | 7.6 | 7.5 | 50.0 | 19.3 | 15200 | 18 | φ16 | φ35 | G1.5” | 121 |
| φ500Fan | |||||||||||
| EL501/EK-ET | 7.4 | 4.9 | 4.8 | 27.3 | 11.2 | 7000 | 20 | φ16 | φ28 | G1.5” | 94 |
| EL501/FK-ET | 8.5 | 5.6 | 5.5 | 32.8 | 13.5 | 6500 | 20 | φ16 | φ28 | G1.5” | 98 |
| EL502/EK-ET | 14.8 | 9.8 | 9.6 | 54.7 | 21.3 | 14000 | 22 | φ22 | φ35 | G1.5” | 134 |
| EL502/FK-ET | 17.1 | 11.3 | 11.1 | 65.6 | 25.6 | 13000 | 22 | φ22 | φ42 | G1.5” | 142 |
| EL503/EK-ET | 22.1 | 14.6 | 14.3 | 82.0 | 31.5 | 21000 | 24 | φ22 | φ42 | G2” | 182 |
| EL503/FK-ET | 25.5 | 16.8 | 16.5 | 98.4 | 37.8 | 19500 | 24 | φ22 | φ42 | G2” | 195 |
| EL504/EK-ET | 27.8 | 18.3 | 18.0 | 103.1 | 39.2 | 28000 | 25 | φ22 | φ42 | G2” | 231 |
| EL504/FK-ET | 34.1 | 22.5 | 22.1 | 131.2 | 49.9 | 26000 | 25 | φ28 | φ50 | G2” | 248 |
| EL505/EK-ET | 34.8 | 23.0 | 22.6 | 128.9 | 48.7 | 35000 | 26 | φ28 | φ50 | G2” | 279 |
| EL505/FK-ET | 42.6 | 28.1 | 27.7 | 164.1 | 62.0 | 32500 | 26 | φ28 | φ50 | G2” | 301 |
| φ630Fan | |||||||||||
| EL631/EK-ET | 10.8 | 7.1 | 7.0 | 46.9 | 18.8 | 10300 | 30 | φ16 | φ28 | G1.5” | 126 |
| EL631/FK-ET | 12.3 | 8.1 | 8.0 | 56.2 | 22.5 | 9800 | 30 | φ22 | φ35 | G1.5” | 133 |
| EL632/EK-ET | 21.6 | 14.3 | 14.0 | 93.7 | 36.1 | 20600 | 33 | φ22 | φ42 | G1.5” | 208 |
| EL632/FK-ET | 24.7 | 16.3 | 16.0 | 112.5 | 43.3 | 19600 | 33 | φ22 | φ42 | G1.5” | 223 |
| EL633/EK-ET | 32.3 | 21.3 | 21.0 | 140.6 | 53.4 | 30900 | 36 | φ28 | φ50 | G2” | 291 |
| EL633/FK-ET | 37.1 | 24.5 | 24.1 | 168.7 | 64.1 | 29400 | 36 | φ28 | φ50 | G2” | 313 |
| EL634/EK-ET | 43.1 | 28.4 | 28.0 | 187.5 | 70.8 | 41200 | 38 | φ28 | φ50 | G2” | 373 |
| EL634/FK-ET | 49.5 | 32.7 | 32.1 | 225.0 | 84.9 | 39200 | 38 | φ35 | φ50 | G2” | 402 |
1. Tabloda ,Tc soğuk oda sıcaklığı, ΔΤ soğuk oda sıcaklığı arasındaki farktır.ve buharlaşma sıcaklığı
2. Hava atışı, ortam sıcaklığında havanın ulaştığı mesafe 0,5 m/s'dir.
3. Diğer çalışma koşullarının soğutma kapasitesi için lütfen düzeltme katsayısına bakın.
4. Elektriksel parametre tablosu:
| Modeli | Fan motoru | elektrikli buz çözme | |||||
| Voltaj(V) | Güç(W) | akım(bir) | Hız(d/dak) | Bobin(KW) | Tepsi(KW) | Toplam(KW) | |
| EL351* | 380-3 | 129 | 0.4 | 1400 | 2×0,5 | 1×0.5 | 1.5 |
| EL352* | 380-3 | 258 | 0.8 | 1400 | 2×0.9 | 1×0.9 | 2.7 |
| EL353* | 380-3 | 387 | 1.2 | 1400 | 2×1.3 | 1×1.3 | 3.9 |
| EL354* | 380-3 | 516 | 1.6 | 1400 | 2×1.7 | 1×1.7 | 5.1 |
| EL401/C* | 380-3 | 205 | 0,51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| EL401/Ç* | 380-3 | 205 | 0,51 | 1380 | 4×0.6 | 1×0.6 | 3.0 |
| EL402/C* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EL402/Ç* | 380-3 | 410 | 1.02 | 1380 | 4×1.1 | 1×1.1 | 5.5 |
| EL403/C* | 380-3 | 615 | 1.53 | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| EL403/Ç* | 380-3 | 615 | 1.53 | 1380 | 4×1.6 | 1×1.6 | 8.0 |
| EL404/C* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| EL404/Ç* | 380-3 | 820 | 2.04 | 1380 | 4×2.0 | 1×2.0 | 10.0 |
| EL501/Ç* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| EL501/E* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| EL501/F* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| EL502/Ç* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EL502/E* | 380-3 | 1000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| EL502/F* | 380-3 | 1000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| EL503/Ç* | 380-3 | 1500 | 2,85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| EL503/E* | 380-3 | 1500 | 2,85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| EL503/F* | 380-3 | 1500 | 2,85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| EL504/Ç* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
| EL504/E* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| EL504/F* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| EL505/Ç* | 380-3 | 2500 | 4.75 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| EL505/E* | 380-3 | 2500 | 4.75 | 1380 | 8×3.0 | 2×3.0 | 30.0 |
| EL505/F* | 380-3 | 2500 | 4.75 | 1380 | 8×3.0 | 2×3.0 | 30.0 |
| EL631/Ç* | 380-3 | 800 | 1.6 | 1320 | 6×1.1 | 2×1.1 | 8.8 |
| EL631/E* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| EL631/F* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| EL632/Ç* | 380-3 | 1600 | 3.2 | 1320 | 6×2.0 | 2×2.0 | 16.0 |
| EL632/E* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| EL632/F* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| EL633/Ç* | 380-3 | 2400 | 4.8 | 1320 | 6×3.0 | 2×3.0 | 24.0 |
| EL633/E* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| EL633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| EL634/Ç* | 380-3 | 3200 | 6.4 | 1320 | 8×3.0 | 2×3.0 | 30.0 |
| EL634/E* | 380-3 | 3200 | 6.4 | 1320 | 11×3.0 | 2×3.0 | 39.0 |
| EL634/F* | 380-3 | 3200 | 6.4 | 1320 | 11×3.0 | 2×3.0 | 39.0 |
5. Doğru evaporatör nasıl seçilir:
Genel olarak evaporatör kapasitesini seçin=soğuk oda soğutma kapasitesi *1,15
1.Soğuk oda sıcaklığı 0°C civarındayken kanat boşluğu olarak 4,5 mm'yi seçin.
Evaporatör seçimi=1.0*Q0
2.Soğuk oda sıcaklığı -18°C civarındayken kanat boşluğu olarak 6 mm'yi seçin.
Evaporatör seçimi=1.1*Q0
3.Soğuk oda sıcaklığı -25°C civarındayken kanat boşluğu olarak 9mm'yi seçin.
Evaporatör seçimi=1,27*Q0
Açıklamalar: Sulu buz çözme ve sıcak gazlı buz çözme tipi de isteğe bağlıdır.
Özelleştirilmiş şartname, ayrıntılar için bana mesaj bırakın.
6.Diğer ilgili ürünleri bilmek ister misiniz?-detaylı şartname için resme tıklayın
7. Kalite nasıl sağlanır?Herhangi bir prosedür var mı?
QC departmanımız her adımdan emin olacaktır.
8. Fabrika yapıyor musunuz?
1995 yılında kurulan ve 28 yıl boyunca geliştirilen bir fabrikayız, tüm müşterilerimiz tarafından memnuniyetle karşılandık. Tüm desteklerinizden dolayı şu anda 50000 metrekarelik bir alanda 300'den fazla kişiden oluşan büyük bir aileyiz ve desteğiniz hayalimizi sürdürmek için çok önemlidir. taze ve sağlıklı yemek yemek.
9. Sergiye katılıyor musunuz?
Her yıl yerli ulusal ve yabancı sergiye katılacağız, ayrıca acentemizin sergiye katılmasını destekleyeceğiz, bize katılmaya hoş geldiniz.
10. Neden bizi seçmelisiniz?
Profesyonel: 28 yıl tek bir şeye odaklandı: soğutma ekipmanları
Kullandığımız malzeme yeterli
Sertifika:CE, ISO ve özel basınçlı ekipman üretme sertifikası
11.Proje referansı?
12.SSS
1, S: Fabrika adresiniz nerede?
A: biz bir fabrikayız ve soğutma ekipmanları üreten temel Shengzhou, Zhejiang eyaletinde bulunuyoruz.
2, S: Paketiniz nedir?
A: Paketimiz, orijinal ahşabı içermeyen özel gereksinimlere uygundur.
3, S: MOQ'unuz nedir?
A: Sıradan ürünler 1 setten sipariş verebilir.
4, S: Örnek sunabilir misiniz?
C: Evet, size ait olmak üzere numune ve maliyet ve teslimat sunabiliriz.
5, S: Listenizde ürün bulamıyorum?
C: Lütfen doğrudan benimle iletişime geçin.
6, S: Fabrikanızı nasıl onaylayabilirim?
A: Bureau Veritas raporunun üçüncü tarafça doğrulanmış bir belgesine sahibiz, şirket sayfasından indirebilir veya almak için bana mesaj bırakabilirsiniz.
Video
Sorunuzu doğrudan bize gönderin
