Menşe yeri:
Çin
Marka adı:
Kaideli
Sertifika:
CE,ISO9001-2008
Model numarası:
DL/GG/DJ

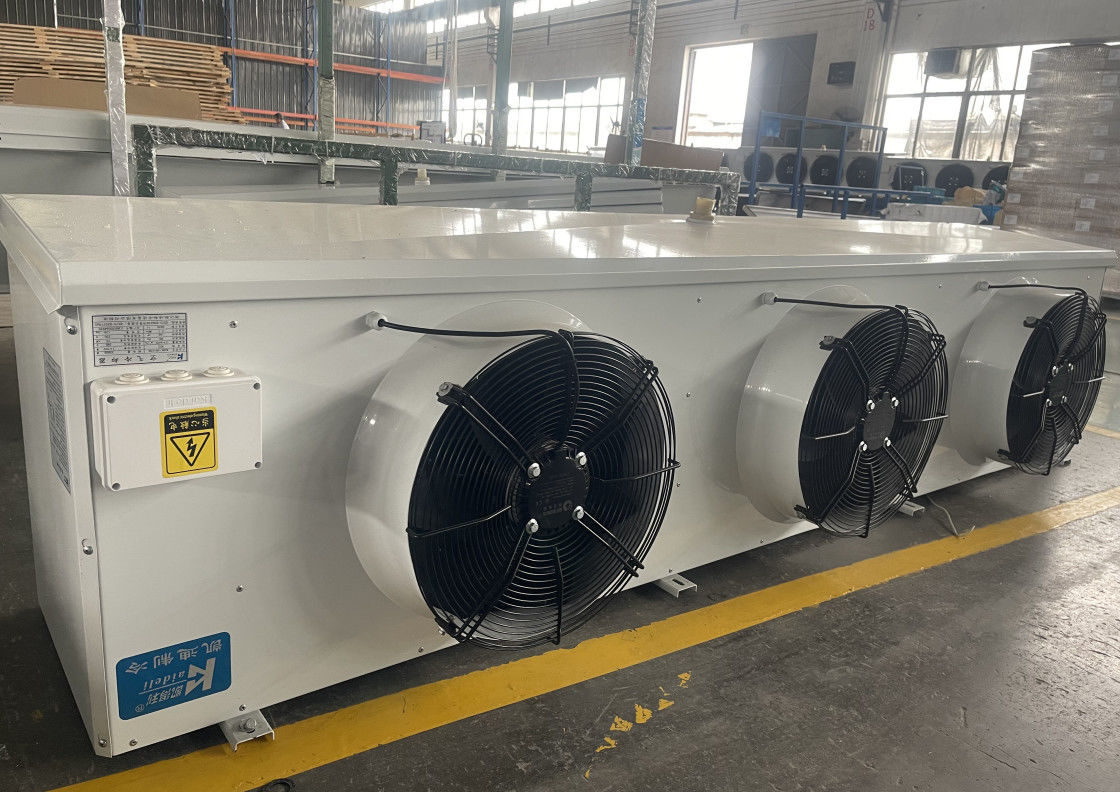

Ürün Adı:Kaideli ELG Glycol Hava Soğutucusu Soğuk Oda Buharlaştırıcı Dondurucu Oda
1Ürün tanımı:
Şirketimiz tarafından geliştirilen ELG serisi endüstriyel etilen glikol soğutucusu φ15 bakır borular, soğuk depolama soğutma ekipmanları ve soğutucu olarak glikol su çözeltisi kullanır.ELG serisi hava soğutucuları 10°C'de soğuk depolama ortamında kullanılabilir., 0°C ve -18°C.
Bu ürün serisi aşağıdaki özelliklere sahiptir:
● Kaplama: yüksek kaliteli gümüş tozu kaplamalı galvanizli çelik levha (RAL7001), güçlü korozyon direnci; İki yan levha ve dış su levhası menteşeli yapıyı benimser,kullanımı kolay ve hızlı.
● Buharlaştırıcı uç plağı alüminyum plaka kullanır, bakır tüpü etkili bir şekilde korur, ağırlığı azaltır.
● Çifte su plağı tasarımı: dış su plağı açısal yapıyı benimser, pürüzsüz drenaj, drenaj ölü açısı yoktur; İç su tepsisi alüminyum plakanın akış yapısını benimser.Sıvılaştırılmış su veya çözülmüş su, iç su tepsisi üzerinden doğrudan dış su tepsisinin çıkışına boşaltılır..
● Entegre germe yaylı uzun hava borusu tasarımı iyi hava akışı etkisine sahiptir.
● 500 ve 630 çaplı fanlar için kolay monte için zemin destek ayakları vardır.
● Bobin: bakır boru φ15, boru aralıkları 50×50 kare düzen, ısı transferi alanı büyük, ısı transferi sıcaklık farkı küçük, kanat buzlama hızı yavaş.
● Hidrofilik bir filmle kaplı dalgalı alüminyum yüzgeç, yüzgeç aralığı 4.0, 6.0 ve 9.0mm soğuk depolama farklı sıcaklık gereksinimlerini karşılamak için.
● Fan: yüksek güçlü dış rotor fanı, çalışma sıcaklığı -30°C~60°C; Fan özellikleriφ400,φ500,φ630, ürün serisinin farklı özelliklerinin oluşumu, kullanıcıların daha fazla seçeneği vardır.
● Dondurma: Standart elektrikli ısıtma dondurma, paslanmaz çelik ısıtma borusu, sarmal boru kanadına ve iç su plakalarına dağıtılır, iyi bir dondurma etkisine sahiptir.Su çözme ayrıca müşteri gereksinimlerine göre seçilebilir.
● IP65 sınıfı su geçirmez bağlantı kutusu ve su geçirmez konektör, fan ve ısıtma borusu, daha iyi su geçirmez etkisi, yüksek güvenilirlik ile bağımsız tel kutusu benimser.
● Sıkı fabrika basıncı testi, test basıncı 23bar.
2Standart yapılandırma ve seçenekler:
| Parçalar | Yapılandırma | Parçalar | Yapılandırma | ||
| Kaplama | Toz kaplamalı Al-Mg alaşımlı levha | × | Fin | Alüminyum yüzgeç | ○ |
| Toz kaplamalı levha | ○ | Hidrofilik alüminyum yüzgeçleri | ● | ||
| Toz kaplamalı galvanizli levha | ● | Dondurma | Hava çözme | ○ | |
| Paslanmaz çelik plaka* | ○ | Elektrikli ısıtıcı boru | ● | ||
| Fan | WEIGUANG motoru | ● | Su | ○ | |
| EBM motoru* | ○ | Çöplük borusu sıcak tel | ○ | ||
| Rüzgar kovası motoru | ○ | Rüzgar borusu ısıtma kemeri | ○ | ||
●: Standart;○: Seçenekler;×:Seçme.
*: Kısa yan deflektör hava kanalını kullanın.
3Teknik bilgi sayfası:
3.1 Yüzgeç araları 4.0 mm
| Model |
Glikol % 25 T1=-3°C, T2=2°C Tr=10°CRH85% |
Glikol% 34 T1=-10°C, T2=-7°C Tr=0°CRH85% |
Yüzey |
Tüp Hacim |
Hava akışı | Havalandırma | Bağlantı borusu | WSekiz | ||||
| Capa, KW. |
Akış M3/h |
Kaptan. kw |
Akış M3/h |
m2 | dm3 | m3/h | m | Giriş | Çıkış noktası | Kanal | Kilo | |
| φ400Fan | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5" | 130 |
| φ500Fan | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630Fan | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5" | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5" | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
Tablodaki T1, etilenglikol çözeltisinin giriş sıcaklığı, T2 çıkış sıcaklığı ve Tr soğuk odanın sıcaklığıdır.
3.2 Yüzgeç araları 6.0mm
| 型号 |
Glikol 34% T1=-10°C,T2=- 7°C Tr=0°C,RH85% |
Glikol 50% T1=-28°C,T2=-25°C Tr=- 18 yaşında.°C,RH9% 5 |
Yüzey |
Tüp Hacim |
Hava akışı | Havalandırma | Bağlantı borusu | WSekiz | ||||
| Capa, KW. |
Akış M3/h |
Capa, KW. |
Akış M3/h |
m2 | dm3 | m3/h | m | Giriş | Çıkış noktası | Kanal | Kilo | |
| φ400Fan | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5" | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5" | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5" | 122 |
| φ500Fan | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630Fan | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
Tablodaki T1, etilenglikol çözeltisinin giriş sıcaklığı, T2 çıkış sıcaklığı ve Tr soğuk odanın sıcaklığıdır.
3.3 Yüzgeç araları 9.0mm
| Model |
Glikol 34% T1=-10°C,T2=- 7°C Tr=0°C,RH85% |
Glikol 50% T1=-28°C,T2=-25°C Tr=- 18 yaşında.°C,RH9% 5 |
Yüzey |
Tüp Hacim |
Hava akışı | Havalandırma | Bağlantı borusu | WSekiz | ||||
| Capa, KW. |
Akış M3/h |
Capa, KW. |
Akış M3/h |
m2 | dm3 | m3/h | m | Giriş | Çıkış noktası | Kanal | Kilo | |
| φ400Fan | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5" | 120 |
| φ500Fan | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5" | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630Fan | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
Tablodaki T1, etilenglikol çözeltisinin giriş sıcaklığı, T2 çıkış sıcaklığı ve Tr soğuk odanın sıcaklığıdır.
4Elektriksel parametreler tablosu:
| Model | Fbir motor | Elektrikli dondurma | |||||
| Voltaj ((V) | Giriş (W) | Akım ((A) | Hız ((r/dakika) | Bobin ((KW) | Tabak ((KW) | Toplam ((KW) | |
| ELG401/C* | 380-3 | 205 | 0.51 | 1380 | 3 x 0.6 | 1 x 0.6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | 4x0.6 | 1 x 0.6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3x1.1 | 1x1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4x1.1 | 1x1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3x1.6 | 1x1.6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | 4x1.6 | 1x1.6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3x2.0 | 1x2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4x2.0 | 1x2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | 4x0.8 | 2x0.8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0.95 | 1380 | 6 x 0.8 | 2x0.8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6 x 0.8 | 2x0.8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4x1.6 | 2x1.6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6 x 1.6 | 2x1.6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6 x 1.6 | 2x1.6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4x2.3 | 2x2.3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6x2.3 | 2x2.3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6x2.3 | 2x2.3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4x3.0 | İki kat üç.0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6x3.0 | İki kat üç.0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6x3.0 | İki kat üç.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4x3.7 | İki kat üç.7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6x3.7 | İki kat üç.7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6x3.7 | İki kat üç.7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6 x 1.1 | 2x1.1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9 x 1.1 | 2x1.1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9 x 1.1 | 2x1.1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6x2.0 | 2x2.0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | 2x2.0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9x2.0 | 2x2.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6x3.0 | İki kat üç.0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | Dokuz kat üç.0 | İki kat üç.0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | Dokuz kat üç.0 | İki kat üç.0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6x4.0 | 2x4.0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9x4.0 | 2x4.0 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9x4.0 | 2x4.0 | 44.0 |
5Doğru buharlaştırıcıyı nasıl seçersiniz:
Genel olarak,Buharlaştırıcı kapasitesini seçin = soğuk oda soğutma kapasitesi *1.15
1Soğuk oda sıcaklığı 0°C civarında olduğunda, 4,5 mm'lik bir yüzgeç boşluğu seçin.
Buharlaştırıcı seç=1.0*Q0
2Soğuk oda sıcaklığı -18°C civarında olduğunda, yüzgeç boşluğu olarak 6 mm seçin.
Buharlaştırıcı seç=1.1*Q0
3Soğuk oda sıcaklığı -25°C civarında olduğunda, kanat boşluğu olarak 9 mm seçin.
Buharlaştırıcı seç=1.27*Q0
Notlar: Su çözme ve sıcak gaz çözme türleri de isteğe bağlıdır.
Özel özellikler ayrıntılar için bana mesaj bırakın.
6.Başka ilgili ürünleri bilmek ister misiniz?- detaylı özellikler için resme tıklayın
7- Kaliteyi nasıl garanti edersin?
Bizim QC departmanımız her adımı kontrol edecektir.
8- Fabrika mı yapıyorsunuz?
Biz 1995 yılında kurulan ve 28 yıl boyunca geliştirilen bir fabrikayız. Tüm müşterilerimiz tarafından hoş karşılandık. Tüm desteğiniz sayesinde artık 300'den fazla kişilik büyük bir aileyiz, 50000 metrekarelik bir alanı kaplıyoruz.Ve taze ve sağlıklı yemek yeme hayalimizi sürdürmek için desteğiniz çok önemli..
9- Sergiye katılıyor musun?
Her yıl yerel ulusal ve yabancı sergiye katılacağız, ayrıca temsilcimizi sergiye katılmak için destekleyeceğiz, bize katılmaya hoş geldiniz.
10Neden bizi seçtin?
Profesyonel: 28 yıldır tek bir şeye odaklanıyorum: Soğutma ekipmanları
Kullandığımız malzeme yeterli.
Sertifika:CE, ISO ve özel basınçlı ekipman üretimi sertifikası
11- Proje referansı?
12. Sıkça Sorulan Sorular
1, S: Fabrika adresiniz nerede?
A: Biz fabrika ve soğutma ekipman üretimi üssü Shengzhou, Zhejiang eyaletinde yer almaktadır.
2S: Paketiniz nedir?
A: Paketimiz özelleştirme gereksinimlerine uygun orijinal ahşap içermez.
3S: MOQ'n nedir?
A: Sıradan ürünler 1 setten sipariş edilebilir.
4S: Örnek sunabilir misiniz?
A: Evet, örnek sunabiliriz. Ve maliyet ve teslimat sizin hesabınıza.
5, S: Listenizde ürün bulamıyorum?
A: Lütfen bana doğrudan ulaşın.
6S: Fabrikayı nasıl doğrulayabilirim?
A: Bureau Veritas raporunun üçüncü taraf tarafından doğrulanmış bir belgesine sahibiz. Şirket sayfasından indirebilir veya mesaj bırakabilirsiniz.
Video
Sorunuzu doğrudan bize gönderin
