Menşe yeri:
Çin
Marka adı:
Kaideli
Sertifika:
CE,ISO9001-2008
Model numarası:
DL/GG/DJ
Ürün adı:Özelleştirilmiş Soğuk Oda Evaporatör Dondurucu Oda Ünitesi Soğutucu 440V / 3PH / 60HZ

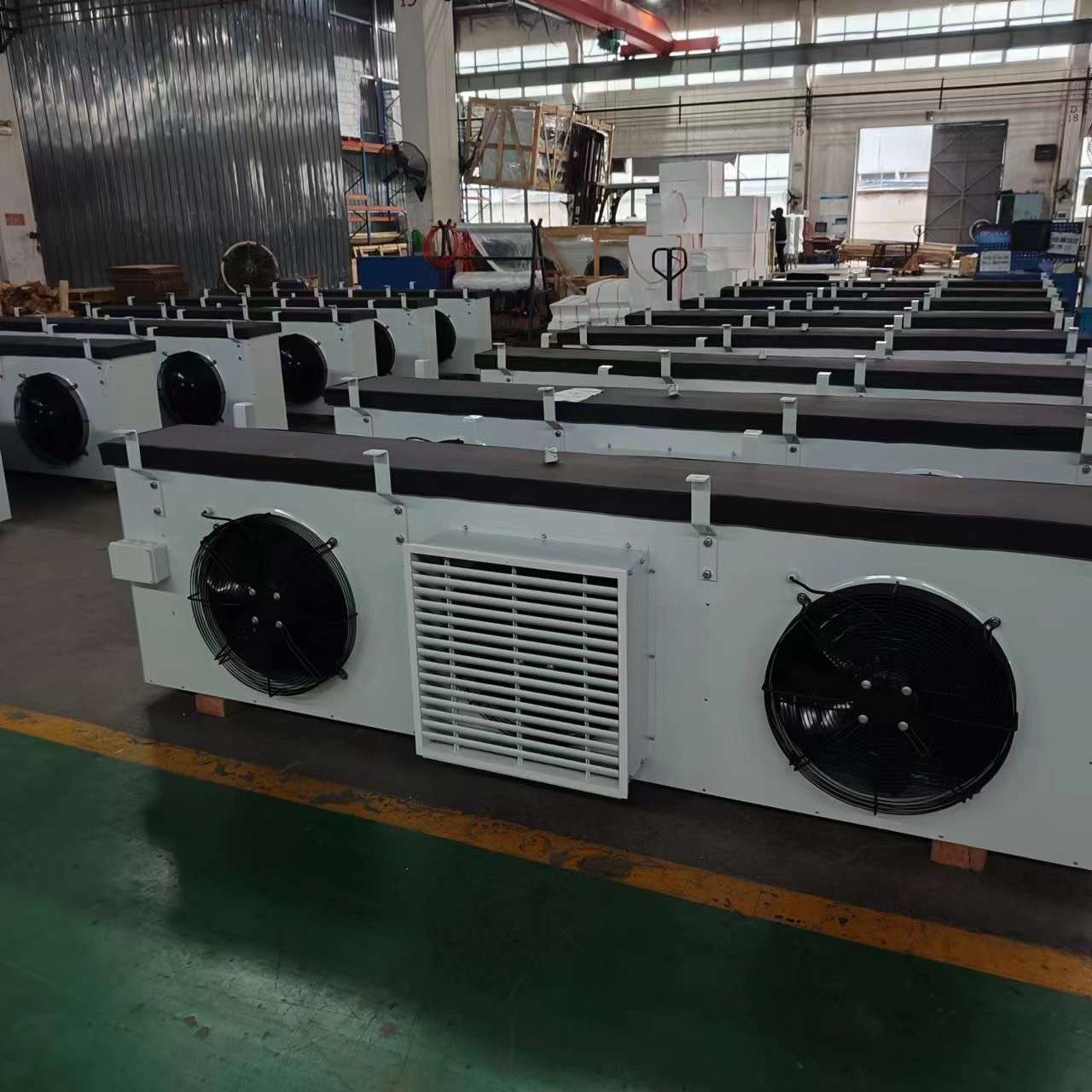

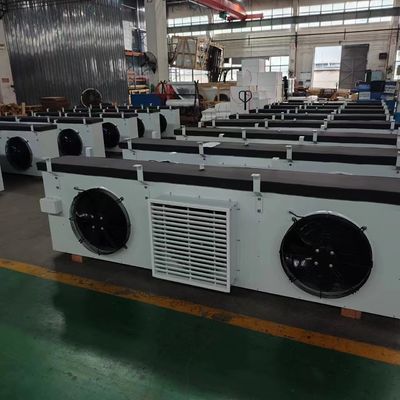

ELG SERİSİ ENDÜSTRİYEL HÜCRELİ GLİKOL ÜNİTESİ SOĞUTUCULARI
1. Ürün açıklaması:
Firmamız tarafından geliştirilen ELG serisi endüstriyel etilen glikol soğutucu, soğutucu olarak glikol sulu solüsyonlu φ15 bakır borular, soğuk hava deposu soğutma ekipmanlarını benimser.ELG serisi hava soğutucular sırasıyla 10°C, 0°C ve -18°C sıcaklıktaki soğuk hava depolarında kullanılabilir.
Bu ürün serisi aşağıdaki özelliklere sahiptir:
● Gövde: güçlü korozyon direncine sahip, gümüş tozu kaplamalı (RAL7001) yüksek kaliteli galvanizli çelik levha;İki yan plaka ve dış su plakası, kullanımı kolay ve hızlı olan menteşeli yapıyı benimser.
● Evaporatör uç plakası alüminyum plakayı benimser, bakır boruyu etkili bir şekilde korur, ağırlığı azaltır.
● Çift su plakası tasarımı: Dış su plakası açısal yapıyı benimser, pürüzsüz drenaj, drenaj ölü açısı yoktur;İç su tepsisi alüminyum plakanın kanal yapısını benimser.Yoğuşan su veya çözülmüş su, iç su tepsisi aracılığıyla doğrudan dış su tepsisinin çıkışına boşaltılır.
● Entegre germe arkına sahip uzun hava kanalı tasarımı, iyi bir hava akışı etkisine sahiptir.
● 500 ve 630 çapındaki fanlarda kolay kurulum için zemin destek ayakları mevcuttur.
● Bobin: bakır boru φ15, boru aralığı 50×50 kare düzenleme, ısı transfer alanı büyük, ısı transfer sıcaklık farkı küçük, kanatçık donma hızı yavaş.
● Soğuk depolamanın farklı sıcaklık gereksinimlerini karşılamak için hidrofilik filmli oluklu alüminyum kanatçıklar, kanat aralığı 4,0, 6,0 ve 9,0 mm.
● Fan: yüksek güçlü harici rotorlu fan, çalışma sıcaklığı -30°C~60°C;Fan özellikleriφ400,φ500,φ630, ürün serisinin farklı özelliklerinin oluşması, kullanıcıların daha fazla seçeneğe sahip olması.
● Buz çözme: standart elektrikli ısıtmalı buz çözme, paslanmaz çelik ısıtma borusu bobin borusu kanatçığı ve iç su plakası üzerine dağıtılmıştır, iyi bir buz çözme etkisine sahiptir.Suyla buz çözme, müşteri gereksinimlerine göre de seçilebilir.
● IP65 dereceli su geçirmez bağlantı kutusu ve su geçirmez konektör, fan ve ısıtma borusu, daha iyi su geçirmezlik etkisi ve yüksek güvenilirliğe sahip bağımsız kablo kutusunu benimser.
● Sıkı fabrika basınç testi, test basıncı 23bar.
2. Standart konfigürasyon ve seçenekler:
| Parçalar | Yapılandırma | Parçalar | Yapılandırma | ||
| Gövde | Toz kaplamalı Al-Mg alaşımlı levha | × | Yüzgeç | Alüminyum kanatçıklar | ○ |
| toz kaplamalı levha | ○ | Hidrofilik alüminyum kanatçıklar | ● | ||
| Toz kaplamalı galvanizli sac | ● | Buz çözme | Hava buzunun çözülmesi | ○ | |
| Paslanmaz çelik plaka* | ○ | Elektrikli ısıtma borusu | ● | ||
| Fan | WEIGUANG motoru | ● | su | ○ | |
| EBM motoru* | ○ | Drenaj borusu sıcak tel | ○ | ||
| Rüzgar kovası motoru | ○ | Rüzgar kanalı ısıtma kemeri | ○ | ||
●:Standart；○:Seçenekler；×:Seçmeyin.
* : Kısa yan deflektörlü hava kanalını kullanın.
3. Teknik veri sayfası:
3.1 Kanat aralığı 4,0 mm
| Modeli |
Glikol %25 T1=-3°C, T2=2°C TR=10°C,RH85% |
Glikol %34 T1=-10°C, T2=-7°C TR=0°C,RH85% |
Yüzey |
Tüp Hacim |
Hava akışı | Firlatma | Boruyu bağlayın | Ksekiz | ||||
| Çapa.KW |
Akış m3/saat |
Çapa. kw |
Akış m3/saat |
M2 | DM3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| φ400Fan | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1" | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1" | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1,5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1,5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1,5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1,5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1,5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1,5" | 130 |
| φ500Fan | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1,5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1,5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1,5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122,5 | 17.1 | 13600 | 20 | 42 | 42 | 1,5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1,5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1,5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2" | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2" | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2" | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2" | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2" | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2" | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2" | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2" | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2" | 328 |
| φ630Fan | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1,5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1,5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157,5 | 22.5 | 9100 | 27 | 42 | 42 | 1,5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1,5" | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1,5" | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1,5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2" | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2" | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2" | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2" | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524,9 | 70.8 | 38400 | 35 | 76 | 76 | 2" | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629,9 | 84.9 | 36400 | 35 | 76 | 76 | 2" | 440 |
Tabloda T1 giriş sıcaklığıdır.Etilen glikol çözeltisinin T2 çıkış sıcaklığı ve Tr sıcaklıktır.soğuk oda.
3,2 Kanat aralığı 6,0 mm
| 型号 |
Glikol 34% T1=-10°C,T2=-7°C TR=0°C,RH85% |
Glikol 50% T1=-28°C,T2=-25°C TR=-18°C,Sağ9%5 |
Yüzey |
Tüp Hacim |
Hava akışı | Firlatma | Boruyu bağlayın | Wsekiz | ||||
| Çapa.KW |
Akış m3/saat |
Çapa.KW |
Akış m3/saat |
M2 | DM3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| φ400Fan | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0,9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1" | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1" | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1,5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1,5" | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1,5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1,5" | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1,5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1,5" | 122 |
| φ500Fan | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1,5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1,5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1,5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1,5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1,5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1,5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2" | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2" | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2" | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2" | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2" | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2" | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2" | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2" | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2" | 303 |
| φ630Fan | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1,5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1,5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1,5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1,5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1,5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1,5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2" | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2" | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2" | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2" | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2" | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2" | 405 |
Tabloda T1 giriş sıcaklığıdır.Etilen glikol çözeltisinin T2 çıkış sıcaklığı ve Tr sıcaklıktır.soğuk oda.
3,3 Kanat aralığı 9,0 mm
| Modeli |
Glikol 34% T1=-10°C,T2=-7°C TR=0°C,RH85% |
Glikol 50% T1=-28°C,T2=-25°C TR=-18°C,Sağ9%5 |
Yüzey |
Tüp Hacim |
Hava akışı | Firlatma | Boruyu bağlayın | Wsekiz | ||||
| Çapa.KW |
Akış m3/saat |
Çapa.KW |
Akış m3/saat |
M2 | DM3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| φ400Fan | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0,8 | 2.0 | 0,7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1" | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0,9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1" | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1,5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1,5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1,5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1,5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1,5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1,5" | 120 |
| φ500Fan | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1,5" | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1,5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1,5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1,5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1,5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1,5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2" | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2" | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2" | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2" | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2" | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2" | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2" | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2" | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2" | 297 |
| φ630Fan | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1,5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1,5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1,5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1,5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1,5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1,5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2" | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2" | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2" | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2" | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2" | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2" | 397 |
Tabloda T1 giriş sıcaklığıdır.Etilen glikol çözeltisinin T2 çıkış sıcaklığı ve Tr sıcaklıktır.soğuk oda.
4. Elektriksel parametre tablosu:
| Modeli | Fbir motor | Elektrikli buz çözme | |||||
| Gerilim(V) | Giriş(W) | Akım(A) | Hız (dev/dak) | Bobin (KW) | Tepsi(KW) | Toplam(KW) | |
| ELG401/C* | 380-3 | 205 | 0,51 | 1380 | 3×0,6 | 1×0,6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0,51 | 1380 | 4×0,6 | 1×0,6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3×1,1 | 1×1,1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4×1.1 | 1×1,1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3×1,6 | 1×1,6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | 4×1,6 | 1×1,6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3×2,0 | 1×2,0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4×2,0 | 1×2,0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0,95 | 1380 | 4×0,8 | 2×0,8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0,95 | 1380 | 6×0,8 | 2×0,8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0,95 | 1380 | 6×0,8 | 2×0,8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4×1,6 | 2×1,6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6×1,6 | 2×1,6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6×1,6 | 2×1,6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4×2,3 | 2×2,3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6×2,3 | 2×2,3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6×2,3 | 2×2,3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4×3,0 | 2×3,0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6×3,0 | 2×3,0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6×3,0 | 2×3,0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4×3,7 | 2×3,7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6×3,7 | 2×3,7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6×3,7 | 2×3,7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6×1,1 | 2×1,1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1,1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9×1,1 | 2×1,1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6×2,0 | 2×2,0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9×2,0 | 2×2,0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9×2,0 | 2×2,0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6×3,0 | 2×3,0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9×3,0 | 2×3,0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×3,0 | 2×3,0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6×4,0 | 2×4,0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9×4,0 | 2×4,0 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9×4,0 | 2×4,0 | 44.0 |
5. Doğru evaparatör nasıl seçilir:
Genellikle evaporatör kapasitesini seçin =soğuk oda soğutma kapasitesi *1.15
1.Soğuk oda sıcaklığı 0°C civarında olduğunda kanat alanı olarak 4,5 mm'yi seçin.
Evaporatör seçimi=1.0*Q0
2.Soğuk oda sıcaklığı -18°C civarında olduğunda kanat alanı olarak 6 mm'yi seçin.
Evaparatör seçimi=1.1*Q0
3. Soğuk oda sıcaklığı -25°C civarında olduğunda kanat alanı olarak 9 mm'yi seçin.
Evaparatör seçimi=1.27*Q0
Açıklamalar: Sulu buz çözme ve sıcak gazlı buz çözme tipi de isteğe bağlıdır.
Özelleştirilmiş özellikler ayrıntılar için bana mesaj bırakın.
6. Diğer ilgili ürünleri bilmek ister misiniz?-detaylı özellikler için resme tıklayın
7. Kalite nasıl sağlanır?Herhangi bir prosedür var mı?
QC departmanımız her adımdan emin olacaktır
8. Fabrika yapıyor musunuz?
1995 yılında kurulan ve 28 yıl boyunca geliştirilen, tüm müşterilerimiz tarafından memnuniyetle karşılanan bir fabrikayız. Desteğiniz nedeniyle artık 300'den fazla kişiden oluşan, 50000 metrekareyi kapsayan büyük bir aileyiz ve desteğiniz, hayalimizi sürdürmemiz için çok önemli. taze ve sağlıklı yiyecekler yemek.
9.Sergiye katılıyor musunuz?
Her yıl yerli, ulusal ve yabancı sergilere katılacağız, ayrıca acentemizin sergiye katılmasını destekleyeceğiz, bize katılmanızdan memnuniyet duyarız.
10.Neden bizi seçmelisiniz?
Profesyonel: 28 yıl tek bir şeye odaklanıyor: soğutma ekipmanları
Kullandığımız malzeme yeterli
Sertifika: CE, ISO ve özel basınçlı ekipman üretme sertifikası
11.Proje referansı?
12.SSS
1, S: Fabrika adresiniz nerede?
C: Biz bir fabrikayız ve Zhejiang eyaleti Shengzhou üssünde soğutma ekipmanları üretiyoruz.
2, S: Paketiniz nedir?
C: Paketimiz özel gereksinimlere uygundur ve orijinal ahşap içermez.
3, S: MOQ'unuz nedir?
C: Sıradan ürünler 1 setten sipariş edilebilir.
4, S: Örnek sunabilir misiniz?
C: Evet, ücreti size ait olmak üzere numune ve maliyet ve teslimat sunabiliriz.
5, S: Listenizde ürün bulamıyorum?
C: Lütfen doğrudan benimle iletişime geçin.
6,Q:Fabrikanızı nasıl onaylayabilirim?
C: Bureau Veritas raporunun üçüncü taraflarca doğrulanmış bir belgesine sahibiz, almak için şirket sayfasından indirebilir veya bana mesaj bırakabilirsiniz.
Video
Video
Video
Video
Video
Sorunuzu doğrudan bize gönderin
