Menşe yeri:
Çin
Marka adı:
Kaideli
Sertifika:
CE,ISO9001-2008
Model numarası:
DL/GG/DJ

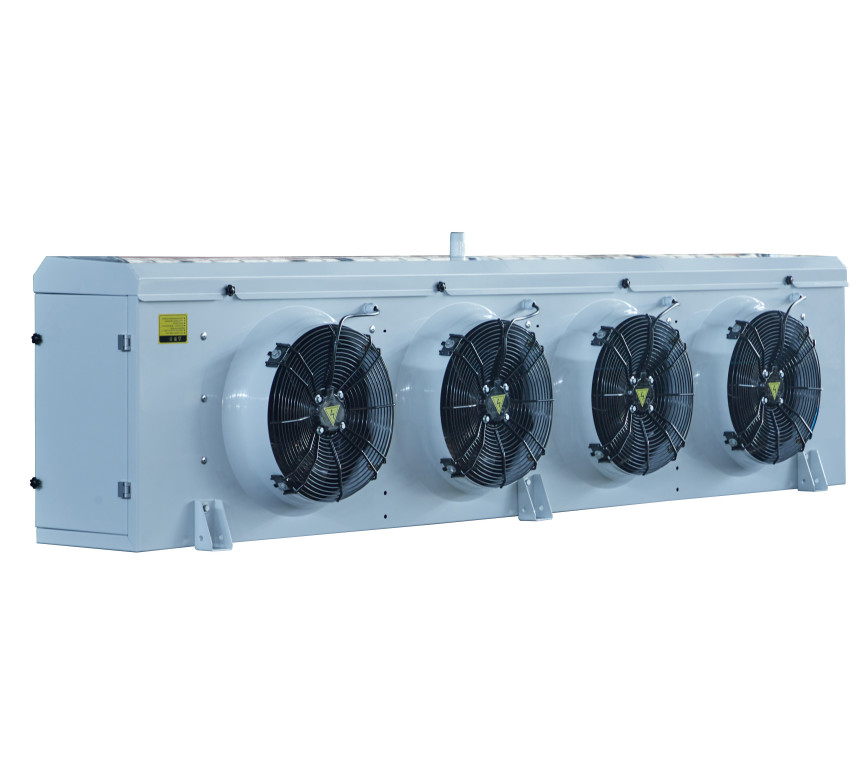

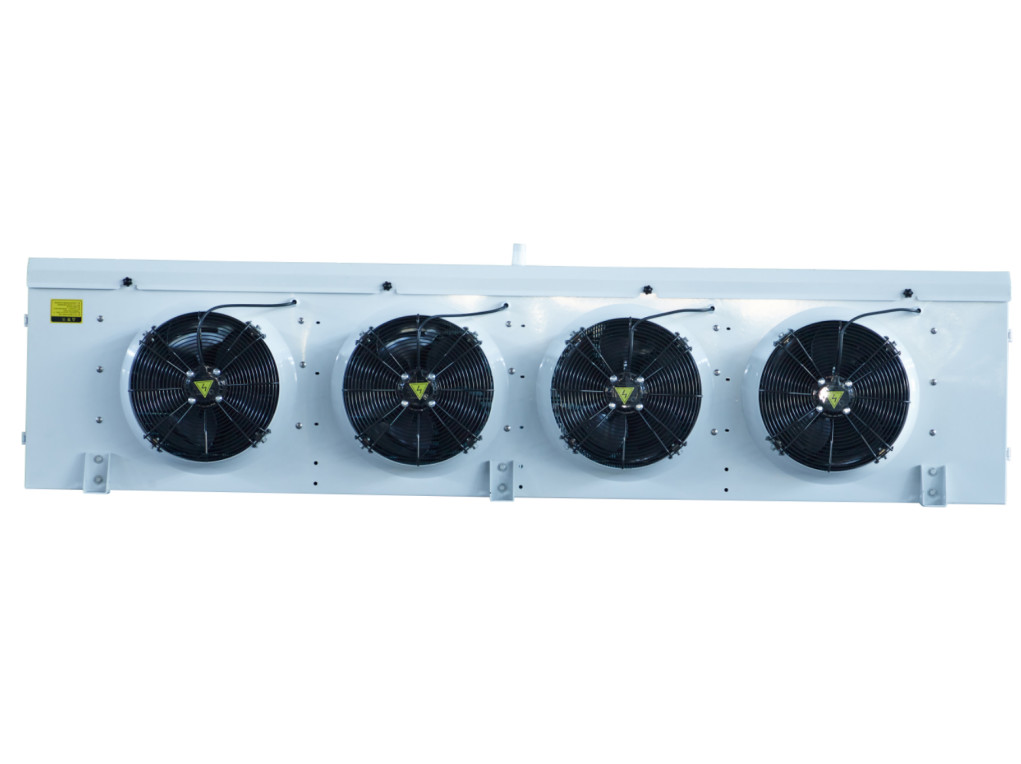

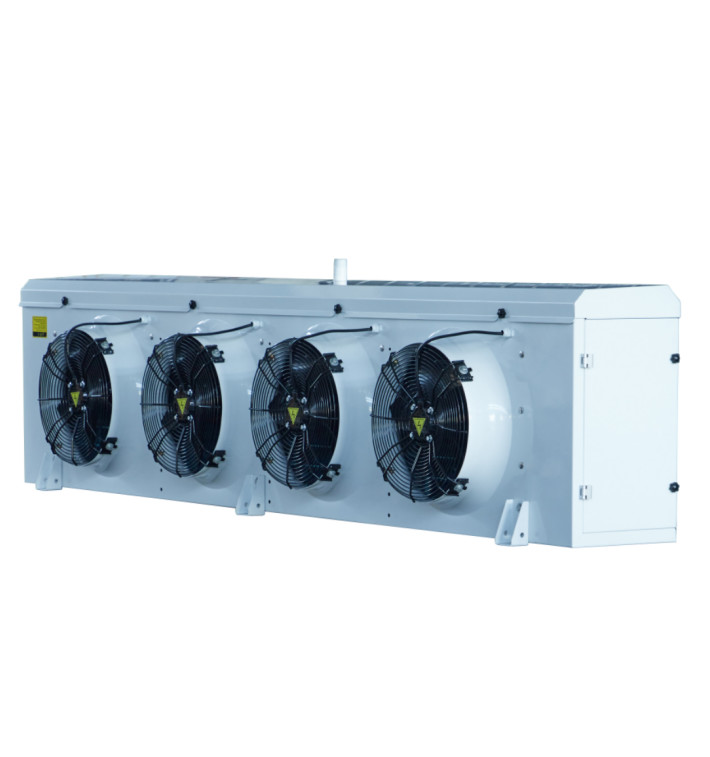

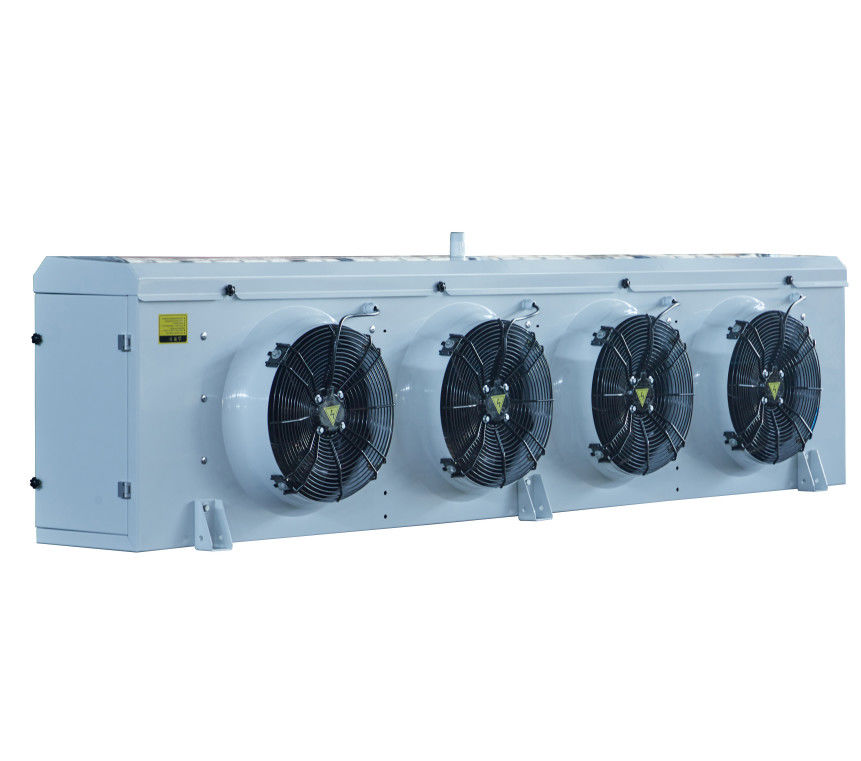

Ürün Adı:Meat Store Ünitesi Soğutucu 440V/3PH/60Hz için Özelleştirilmiş Soğuk Oda Evreni
ELG Serisi Endüstriyel Hücre Glikol Ünitesi Soğutucular
1. Ürün Açıklaması:
Şirketimiz tarafından geliştirilen ELG serisi endüstriyel etilen glikol soğutucu, φ15 bakır tüpleri, soğutucu olarak glikol sulu çözeltisine sahip soğuk depolama soğutma ekipmanlarını benimser.
ELG Serisi hava soğutucuları sırasıyla 10 ℃, 0 ℃ ve -18 ℃ 'de soğuk depolamada kullanılabilir.
Bu ürün dizisi aşağıdaki özelliklere sahiptir:
● Gövde: Gümüş tozu kaplamalı yüksek kaliteli galvanizli çelik plaka (RAL7001), güçlü korozyon direnci; İki yan plaka ve dış su plakası, kullanımı uygun ve hızlı olan menteşeli yapıyı benimser.
● Evaporatör uç plakası alüminyum plakayı benimser, ağırlık azaltılabilir ve bakır korunabilir.
● Çift su plakası tasarımı: Dış su plakası açısal yapı, pürüzsüz drenaj, drenaj ölü açısı yoktur; İç su tepsisi alüminyum plakanın kanal yapısını benimser. Yoğun su veya çözülmüş su, iç su tepsisinden dış su tepsisinin çıkışına doğrudan boşaltılır.
● Entegre streç arklı uzun hava kanalı tasarımı iyi hava akışı etkisine sahiptir.
● 500 ve 630 çapında fan için kolay kurulum için zemin destek ayakları vardır.
● Bobin: Bakır boru φ15, tüp aralığı 50 × 50 kare aranjman, ısı transfer alanı büyük, ısı transfer sıcaklığı farkı küçük, yüzgeç buzlanma hızı yavaş.
● Soğuk depolamanın farklı sıcaklık gereksinimlerini karşılamak için hidrofilik film ile oluklu alüminyum yüzgeçler, 4.0, 6.0 ve 9.0 mm'lik yüzgeç aralığı.
● Fan: Yüksek güçlü harici rotor fanı, çalışma sıcaklığı -30 ℃ ~ 60 ℃; Fan Spesifikasyonları400, φ500, φ630, ürün serilerinin farklı özelliklerinin oluşumu, kullanıcıların daha fazla seçeneği vardır.
● Buz çözme: Standart elektrikli ısıtma çözme, paslanmaz çelik ısıtma borusu bobin tüpü yüzgeç ve iç su plakasına dağıtılır, iyi bir çözme etkisine sahiptir. Su buz çözme, müşteri gereksinimlerine göre de seçilebilir.
● IP65 sınıfı su geçirmez bağlantı kutusu ve su geçirmez konektör, fan ve ısıtma borusu, daha iyi su geçirmez efekt, yüksek güvenilirlik ile bağımsız tel kutusunu benimser.
● Sıkı fabrika basıncı testi, test basıncı 23bar.
2. Standart yapılandırma ve seçenekler:
| Parça | Konfigürasyon | Parça | Konfigürasyon | ||
| Muhafaza | Toz kaplamalı al-MG alaşım tabakası | × | Yüzgeci | Alüminyum yüzgeçler | ○ |
| Toz boya ile sac | ○ | Hidrofilik alüminyum yüzgeçler | ● | ||
| Toz kaplamalı galvanizli tabaka | ● | Çözmek | Hava çözme | ○ | |
| Paslanmaz çelik plaka* | ○ | Elektrikli ısıtma borusu | ● | ||
| Fan | Weiguang Motoru | ● | su | ○ | |
| EBM Motor* | ○ | Drenaj borusu sıcak tel | ○ | ||
| Rüzgar kovası motoru | ○ | Rüzgar kanalı ısıtma kayışı | ○ | ||
●: Standart ； ○: İsteğe bağlı ； ×: Seçmeyin.
*: Kısa yan deflektör hava kanalı kullanın.
3. Teknik veri sayfası:
3.1 Fin boşluğu 4.0 mm
| Model |
Glikol% 25 T1= -3℃, T2= 2℃ TR = 10℃, RH85% |
Glikol% 34 T1= -10℃, T2= -7℃ TR = 0℃, RH85% |
Yüzey |
Tüp Hacim |
Hava akışı | Hava atma | Boru Bağlayın | Wsekiz | ||||
| Capa. KW |
Akış M3/H |
Capa. KW |
Akış M3/H |
M2 | DM3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| φ400Fan | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5 " | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5 " | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5 " | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5 " | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5 " | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5 " | 130 |
| φ500Fan | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5 " | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5 " | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5 " | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5 " | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5 " | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5 " | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630Fan | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5 " | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5 " | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5 " | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5 " | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5 " | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5 " | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
Tabloda T1 giriş sıcaklığıdır. Etilen glikol çözeltisinin, T2 çıkış sıcaklığıdır ve TR sıcaklıktır. soğuk oda.
3.2 Fin boşluğu 6.0mm
| 型号 |
Glikol 34% T1=-10℃-T2=-7℃ Tr =0℃-RH85% |
Glikol 50% T1=-28℃-T2=-25℃ Tr =-18℃-Rh9% 5 |
Yüzey |
Tüp Hacim |
Hava akışı | Hava atma | Boru Bağlayın | Wsekiz | ||||
| Capa. KW |
Akış M3/H |
Capa. KW |
Akış M3/H |
M2 | DM3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| φ400Fan | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5 " | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5 " | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5 " | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5 " | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5 " | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5 " | 122 |
| φ500Fan | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5 " | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5 " | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5 " | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5 " | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5 " | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5 " | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630Fan | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5 " | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5 " | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5 " | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5 " | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5 " | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5 " | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
Tabloda T1 giriş sıcaklığıdır. Etilen glikol çözeltisinin, T2 çıkış sıcaklığıdır ve TR sıcaklıktır. soğuk oda.
3.3 Fin boşluğu 9.0mm
| Model |
Glikol 34% T1=-10℃-T2=-7℃ Tr =0℃-RH85% |
Glikol 50% T1=-28℃-T2=-25℃ Tr =-18℃-Rh9% 5 |
Yüzey |
Tüp Hacim |
Hava akışı | Hava atma | Boru Bağlayın | Wsekiz | ||||
| Capa. KW |
Akış M3/H |
Capa. KW |
Akış M3/H |
M2 | DM3 | M3/H | M | Giriş | Çıkış | Boşaltmak | kilogram | |
| φ400Fan | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5 " | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5 " | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5 " | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5 " | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5 " | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5 " | 120 |
| φ500Fan | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5 " | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5 " | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5 " | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5 " | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5 " | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5 " | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630Fan | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5 " | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5 " | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5 " | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5 " | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5 " | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5 " | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
Tabloda T1 giriş sıcaklığıdır. Etilen glikol çözeltisinin, T2 çıkış sıcaklığıdır ve TR sıcaklıktır. soğuk oda.
4. Elektrik parametresi tablosu:
| Model | Fbir motor | Elektrik çözme | |||||
| Voltaj (V) | Giriş (W) | Mevcut (A) | Hız (R/Min) | Bobin (KW) | Tepsi (KW) | Toplam (KW) | |
| ELG401/C* | 380-3 | 205 | 0.51 | 1380 | 3 × 0.6 | 1 × 0.6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | 4 × 0.6 | 1 × 0.6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4 × 1.1 | 1 × 1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | 4 × 1.6 | 1 × 1.6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | 4 × 0.8 | 2 × 0.8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4 × 2.3 | 2 × 2.3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4 × 3.0 | 2 × 3.0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4 × 3.7 | 2 × 3.7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6 × 4.0 | 2 × 4.0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
5. Doğru evaparatörü nasıl seçilebilir:
Genel olarak, evaporatör kapasitesini seçin = soğuk oda soğutma kapasitesi *1.15
1. Soğuk oda sıcaklığı 0 ℃ civarında olduğunda, Fin alanı olarak 4.5mm seçin.
Evaporatör Seçin = 1.0*Q0
2. Soğuk oda sıcaklığı -18 ℃ civarında olduğunda, yüzgeç alanı olarak 6mm seçin.
Evaparatör Seçin = 1.1*Q0
3. Soğuk oda sıcaklığı -25 ℃ civarında olduğunda, yüzgeç alanı olarak 9mm seçin.
Evaparatör Seç = 1.27*Q0
Açıklamalar: Su buz çözme ve sıcak gaz buz çözme tipi de isteğe bağlıdır.
Özel özellikler ayrıntılar için bana mesaj bırakın.
6. Diğer ilgili ürünleri bilmek mi?-Ayrıntılı özellikler için resmi tıklayın
7. Kaliteyi nasıl sağlayabilir? Herhangi bir prosedür?
QC departmanımız her adımdan emin olacak
8. Fabrika mı?
1995 yılında kurulan ve 28 yıl boyunca geliştirilen, tüm müşterilerimiz tarafından memnuniyetle karşılandığımız için, şimdi tüm desteğinizden dolayı, şimdi 300'den fazla insandan oluşan büyük bir aileyiz, 50000 metrekareyi kapsarız ve desteklemeniz taze ve sağlıklı yiyecekler yeme hayalimizi sürdürmenin çok önemlidir.
9. Sergiye katılıyor musunuz?
Her yıl yerli ulusal ve yabancı sergiye katılacağız, ayrıca ajanımızı sergiye katılmaları için destekleyeceğiz, bize katılmaya hoş geldiniz.
10. Neden Bizi Seçin
Profesyonel: 28 yıl Bir şey yeniden oluşturma ekipmanlarına odaklanın
Yeterli kullandığımız malzeme
Sertifika: CE, ISO ve özel basınçlı ekipman üretme cetiifcat
11.Projects Referans?
12.FAQ
1, S: Fabrika adresiniz nerede?
C: Fabrikayız ve Zhejiang Eyaleti, Shengzhou taban üreten soğutma ekipmanında bulunuyoruz.
2, S: Paketiniz nedir?
C: Paketimiz, orijinal ahşap içermeyen özel gerektiren özelliğe uyuyor.
3, S: MOQ'nuz nedir?
A: Sıradan ürünler 1 setten sipariş verebilir.
4, S: Örnek sunabilir misiniz?
C: Evet, ücretinizde örnek ve teslimat sunabiliriz.
5, S: Listenizde ürün bulamıyorum?
C: Lütfen doğrudan benimle iletişime geçin.
6, S: Fabrikanızı nasıl onaylayabilirim?
C: Üçüncü taraf doğrulanmış Büro Veritas raporumuz var, şirket sayfasında indirebilir veya almak için bana mesaj bırakabilirsiniz.
Video
Video
Video
Video
Video
Video
Video
Video
Sorunuzu doğrudan bize gönderin
