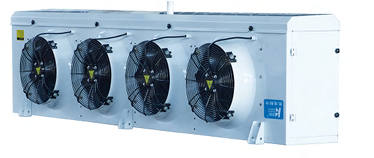

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu

industrial ceiling air cooler

cold room air cooler EL series

ceiling-type air cooler for cold rooms

Menşe yeri:

Çin

Marka adı:

Kaideli

Sertifika:

CE,ISO9001-2008

Model numarası:

Bizimle İletişim

Bir İndirim İste

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu

Ürün detayları

yüzgeç:

İsteğe bağlı (alüminyum veya mavi alüminyum)

Fan:

Eksenel

Liman:

Ningbo/ Shanghai/ Guangzhou, isteğe bağlı

Finli malzeme:

Alüminun

Renk:

Beyaz, Yeşil, Siyah

Uygulanabilir endüstriler:

Oteller, İnşaat Malzemesi Mağazaları, Makine Tamir Atölyeleri, Yiyecek & İçecek Fabrikası, Çiftlikle

Garanti hizmetinden sonra:

Çevrimiçi Destek

İsteğe bağlı donanım:

Hava Soğutmalı Kıyma/Su Soğutmalı Kondenser/Buharlaşma Tip Kondenser

Soğutucu:

R134A/R404A/R507/R22

sayfa:

4.0/6.0/9.0

Test basıncı:

23 bar

çalışma sıcaklığı:

-40 ℃ ~ 60 ℃

hayranların miktarı:

1~4

Muhafaza:

RAL9006

Vurgulamak:

industrial ceiling air cooler

cold room air cooler EL series

ceiling-type air cooler for cold rooms

Ödeme ve Kargo Koşulları

Min sipariş miktarı

1 parça

Ambalaj bilgileri

ahşap ihracatı

Teslim süresi

10-15 gün

Ödeme koşulları

TT, LC, Batı Birliği

İlgili Ürünler

Bizimle İletişim

86-0575-83063696

Şimdi iletişime geçin

Ürün Açıklaması

Ürün genel bakışı

Kaplama:Yüksek kaliteli toz kaplama ile püskürtülmüş galvanizli çelik plaka (gümüş gri RA19006), arzu edilen korozyon direnci ile;Hem yan plakalar hem de dış su tepsisi plakaları menteşeli yapıyla tasarlanmıştır., kullanımı kolay;
Sıcaklık değiştiricisinin yan levhası, bakır borusunu etkili bir şekilde koruyabilen ve ağırlığı azaltabilen alüminyum levhalardan yapılmıştır.
Çifte drenaj tepsisinin tasarımı: Dış su tepsisi, suyun ölü açı olmadan sorunsuz olarak akmasını sağlayan açılı kenar yapısı ile tasarlanmıştır.İç su tepsisi, alüminyum plakalardan yapılmış lavabo yapısı ile tasarlanmıştır.ve yoğunlaştırılmış su veya çözülmüş su doğrudan iç su plağı üzerinden dış su plağının drenaj çıkışına akıtılır;
Genel olarak gerilen büyük yaylı yüksek hava tüpü ile tasarlanmıştır ve mükemmel hava yönlendirme etkisinin özelliklerine sahiptir.
500'den fazla çaplı fanlar için, kolay monte için zemin destekleri vardır.
Bobin: kare düzenli φ15 bakır borular,düşük ısı transferi sıcaklık farkı,düşük kuru gıda tüketimi ve yırtıcıların yavaş dondurma hızı;
Hidrofilik alüminyum folyolardan yapılmış dalgalanmış alüminyum levha, farklı sıcaklık ve nem gereksinimlerini karşılamak için 4.0mm, 6.0mm, 9.0mm ve 12.0mm'lik levha mesafesine sahip;
Fan: Yüksek güçlü harici rotor fanı, çalışma sıcaklığı: -40 °C ~ 60 °C;fan özellikleri: φ350, φ400, φ500 ve φ630, farklı özelliklere sahip ürün serileri,kullanıcılara daha fazla seçenek sunar;
Dondurma: Standart şekilde elektrikli dondurma uygulanır ve paslanmaz çelik ısıtma boruları sarmal yüzgeçlere ve iç su tepsilerine dağıtılır.İstenen çözme etkisine yol açabilecekBuhar çözme, müşteri tarafından istenen şekilde kabul edilebilir.
IP65 su geçirmez bağlantı kutusu ve su geçirmez bağlantılar daha iyi su geçirmezlikle kullanılır; fan ve ısıtma borusu yüksek güvenilirliğe yol açabilecek ayrı kablolar;
Hava soğutucusunun çıkışı, kullanıcıların basıncı test etmeleri için uygun bir iğne valfi ile donatılmıştır.
23 bar basınçta sıkı bir basınç testine maruz kalır.
Genişleme valfleri, fan tüpünün ısıtma bandı ve diğer parçalar müşterinin ihtiyaçlarına göre önceden monte edilebilir;
R404A, R507A, R448A, R449A, R134a, R22 ve diğer soğutucularla uyumludur.

Model Açıklaması

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu 0

Standart ve Seçmeli Bileşenler

bileşen		Yapılandırma	bileşen		Yapılandırma
Kaplama	Tozla kaplanmış alüminyum-magnezyum plaka	×	Dondurma	Hava çözümü	○
	Tozla kaplı çelik levha	○		Elektrikli ısıtıcı boru	●
	Tozla kaplanmış galvanizli levha	●		Sıcak gazla çözme (kolip ve tepsiler)	○
	Paslanmaz çelik plaka	○	Genişleme valfi		○
Motor	Weiguang dış rotor motoru	●	Kanal ısıtıcısı		○
Motor	EBM dış rotor motoru	○	Fan tüpünün ısısı		○
	Hava tüpü fanı	○	Zorlu çekim tipi		○
Alüminyum folyo	Normal alüminyum folyo	○
Alüminyum folyo	Hidrofilik alüminyum folyo (mavi folyo)	●
●:Standart bileşen;○:Farklı bileşen;×:Ulaşılamıyor

Performans Veri Sayfası

Yüzgeç eğimi4.0mm
Model	Soğutma kapasitesi/R404A(KW)		Yüzey		Tüp hacim		Hava akışı	Hava atışı	Bağlama borusu ((mm)			Ağırlık
	Tc=0°C	Tc=10°C	m2		dm3		m3/h	m	Sıvı giriş	Gaz çıkış	Kanal	Kilo
	ΔΤ=8K	ΔΤ=10K	m2		dm3		m3/h	m	Sıvı giriş	Gaz çıkış	Kanal	Kilo
350 fan serisi
EL351/BL-ET	2.2	3.2	12.2		1.9		2100	8	φ12	φ22	R1	39
EL351/CL-ET	2.9	4.3	18.2		2.9		1900	8	φ12	φ22	R1	41
EL352/BL-ET	4.2	6.2	24.3		3.5		4200	10	φ12	φ22	R1	54
EL352/CL-ET	5.8	8.5	36.5		5.3		3800	10	φ12	φ22	R1	58
EL353/BL-ET	6.6	9.7	36.5		5.1		6300	11	φ12	φ22	R1	69
EL353/CL-ET	8.8	12.9	54.7		7.7		5700	11	φ12	φ22	R1	75
EL354/BL-ET	8.8	12.9	48.6		6.8		8400	12	φ12	φ22	R1	84
EL354/CL-ET	11.7	17.2	72.9		10.1		7600	12	φ16	φ28	R1	92
400 fan serisi
EL401/CL-ET	4.4	6.4	26.2		4.1		3700	12	φ12	φ22	R1	49
EL401/DL-ET	5.3	7.8	35		5.4		3200	12	φ12	φ22	R1	52
EL402/CL-ET	8.9	13.1	52.5		7.5		7400	13	φ12	φ22	R1.5- Evet.	72
EL402/DL-ET	10.5	15.4	70		10		6400	13	φ16	φ22	R1.5- Evet.	78
EL403/CL-ET	13.4	19.7	78.7		11		11100	14	φ16	φ28	R1.5- Evet.	95
EL403/DL-ET	15.7	23.1	105		14.6		9600	14	φ16	φ28	R1.5- Evet.	104
EL404/CL-ET	17.8	26.2	105		14.5		14800	15	φ16	φ35	R1.5- Evet.	118
EL404/DL-ET	21	30.9	140		19.3		12800	15	φ16	φ35	R1.5- Evet.	130
500 fan serisi
EL501/DL-ET	9.8	14.4	61.2		9		6800	18	φ16	φ22	R1,5	93
EL501/EL-ET	11.4	16.8	76.5		11.2		6350	17	φ16	φ28	R1,5	99
EL501/FL-ET	12.9	19	91.9		13.5		5500	17	φ16	φ28	R1,5	104
EL502/DL-ET	19.6	28.8	122.5		17.1		13600	20	φ22	φ35	R1,5	132
EL502/EL-ET	22.9	33.7	153.1		21.3		12700	19	φ22	φ35	R1,5	143
EL502/FL-ET	25.7	37.8	183.7		25.6		11000	19	φ22	φ42	R1,5	153
EL503/DL-ET	29.3	43	183.7		25.2		20400	22	φ22	φ42	R2	180
EL503/EL-ET	34.4	50.6	229.6		31.5		19050	21	φ22	φ42	R2	196
EL503/FL-ET	38.5	56.6	275.6		37.8		16500	21	φ22	φ42	R2	212
EL504/DL-ET	39.2	57.6	244.9		33.3		27200	23	φ22	φ42	R2	228
EL504/EL-ET	43.3	63.6	288.7		39.2		25400	22	φ22	φ42	R2	249
EL504/FL-ET	51.4	75.6	367.4		49.9		22000	22	φ28	φ54	R2	270
EL505/DL-ET	49	72	306.2		41.4		34000	24	φ28	φ54	R2	276
EL505/EL-ET	54.1	79.5	360.9		48.7		31750	23	φ28	φ54	R2	302
EL505/FL-ET	64.3	94.5	459.3		62		27500	23	φ28	φ54	R2	328
630 fan serisi
EL631/DL-ET	15.8	23.2	105		15		10000	28	φ16	φ28	R1,5	125
EL631/EL-ET	18.3	26.9	131.2		18.8		9600	27	φ16	φ28	R1,5	134
EL631/FL-ET	20.4	30	157.5		22.5		9100	27	φ22	φ35	R1,5	143
EL632/DL-ET	31.5	46.3	210		28.9		20000	31	φ22	φ42	R1,5	206
EL632/EL-ET	36.7	53.5	262.4		36.1		19200	30	φ22	φ42	R1,5	224
EL632/FL-ET	40.9	60.1	314.9		43.3		18200	30	φ22	φ42	R1,5	242
EL633/DL-ET	47.2	69.4	314.9		42.8		30000	34	φ22	φ42	R2- Evet.	288
EL633/EL-ET	55.1	81	393.7		53.4		28800	33	φ28	φ54	R2- Evet.	314
EL633/FL-ET	61.4	90.3	472.4		64.1		27300	33	φ28	φ54	R2- Evet.	341
EL634/DL-ET	63	92.6	419.9		56.6		40000	36	φ28	φ54	R2- Evet.	369
EL634/EL-ET	73.5	108	524.9		70.8		38400	35	φ28	φ54	R2- Evet.	405
EL634/FL-ET	81.9	120.3	629.9		84.9		36400	35	φ35	φ54	R2- Evet.	440
1) Tablodaki Tc soğuk oda sıcaklığıdır; ΔΤ ısı transferi sıcaklık farkıdır, yani soğuk oda sıcaklığı ve buharlaşma sıcaklığı arasındaki fark. 2) Hava atışı ortam sıcaklığında 0,5 m/s'dir. 3) Diğer çalışma koşullarında soğutma kapasitesi için, düzeltme katsayısına bakın.

Yüzgeç araları6.0mm
Model	Soğutma kapasitesi/R404A(KW)		Yüzey		Tüp hacim		Hava akışı	Hava atışı	Bağlama borusu ((mm)			Ağırlık
	Tc=0°C	Tc=-18°C	m2		dm3		m3/h	m	Sıvı giriş	Gaz çıkış	Kanal	Kilo
	ΔΤ=8K	ΔΤ=7K	m2		dm3		m3/h	m	Sıvı giriş	Gaz çıkış	Kanal	Kilo
350 fan serisi
EL351/BD-ET	1.8	1.4	8.2		1.9		2150	9	φ12	φ22	R1	38
EL351/CD-ET	2.4	1.9	12.4		2.9		1950	9	φ12	φ22	R1	40
EL352/BD-ET	3.6	2.9	16.5		3.5		4300	11	φ12	φ22	R1	52
EL352/CD-ET	4.7	3.7	24.7		5.3		3900	11	φ12	φ22	R1	56
EL353/BD-ET	5.4	4.3	24.7		5.1		6450	12	φ12	φ22	R1	67
EL353/CD-ET	7	5.6	37.1		7.7		5850	12	φ12	φ22	R1	72
EL354/BD-ET	7.3	5.8	33		6.8		8600	13	φ12	φ22	R1	81
EL354/CD-ET	9.4	7.5	49.4		10.1		7800	13	φ16	φ28	R1	88
400 fan serisi
EL401/CD-ET	3.3	2.6	17.8		4.1		3800	13	φ12	φ22	R1	47
EL401/DD-ET	4	3.2	23.7		5.4		3450	13	φ12	φ22	R1	50
EL402/CD-ET	6.7	5.3	35.6		7.5		7600	14	φ12	φ22	R1.5- Evet.	69
EL402/DD-ET	8.1	6.5	47.5		10		6900	14	φ16	φ22	R1.5- Evet.	74
EL403/CD-ET	10.1	8	53.4		11		11400	15	φ16	φ28	R1.5- Evet.	90
EL403/DD-ET	12.2	9.7	71.2		14.6		10350	15	φ16	φ28	R1.5- Evet.	98
EL404/CD-ET	13.5	10.8	71.2		14.5		15200	16	φ16	φ35	R1.5- Evet.	112
EL404/DD-ET	16.1	12.9	94.9		19.3		13800	16	φ16	φ35	R1.5- Evet.	122
500 fan serisi
EL501/DD-ET	8.3	6.6	41.5		9		7000	19	φ16	φ22	R1,5	90
EL501/ED-ET	9.8	7.8	51.9		11.2		6500	18	φ16	φ28	R1,5	94
EL501/FD-ET	11.2	9	62.3		13.5		6100	18	φ16	φ28	R1,5	99
EL502/DD-ET	16.6	13.3	83.1		17.1		14000	21	φ22	φ35	R1,5	126
EL502/ED-ET	19.7	15.8	103.8		21.3		13000	20	φ22	φ35	R1,5	134
EL502/FD-ET	22.4	17.9	124.6		25.6		12200	20	φ22	φ42	R1,5	143
EL503/DD-ET	24.9	19.9	124.6		25.2		21000	23	φ22	φ42	R2	170
EL503/ED-ET	29.5	23.6	155.7		31.5		19500	22	φ22	φ42	R2	183
EL503/FD-ET	33.6	26.9	186.9		37.8		18300	22	φ22	φ42	R2	196
EL504/DD-ET	33.2	26.6	166.1		33.3		28000	24	φ22	φ42	R2	215
EL504/ED-ET	37.2	29.8	195.8		39.2		26000	23	φ22	φ42	R2	232
EL504/FD-ET	44.8	35.8	249.2		49.9		24400	23	φ28	φ54	R2	250
EL505/DD-ET	41.5	33.2	207.6		41.4		35000	25	φ28	φ54	R2	259
EL505/ED-ET	46.5	37.2	244.7		48.7		32500	24	φ28	φ54	R2	281
EL505/FD-ET	56.1	44.9	311.5		62		30500	24	φ28	φ54	R2	303
630 fan serisi
EL631/DD-ET	13.5	10.8	71.2	15		10300		29	φ16	φ28	R1,5	119
EL631/ED-ET	16	12.8	89	18.8		9800		28	φ16	φ28	R1,5	126
EL631/FD-ET	18.2	14.5	106.8	22.5		9100		28	φ22	φ35	R1,5	134
EL632/DD-ET	27.1	21.7	142.4	28.9		20600		32	φ22	φ42	R1,5	194
EL632/ED-ET	32	25.6	178	36.1		19600		31	φ22	φ42	R1,5	209
EL632/FD-ET	36.3	29	213.6	43.3		18200		31	φ22	φ42	R1,5	224
EL633/DD-ET	40.5	32.4	213.6	42.8		30900		35	φ22	φ42	R2- Evet.	270
EL633/ED-ET	48.1	38.5	267	53.4		29400		34	φ28	φ54	R2- Evet.	292
EL633/FD-ET	54.5	43.6	320.4	64.1		27300		34	φ28	φ54	R2- Evet.	315
EL634/DD-ET	54.1	43.3	284.8	56.6		41200		37	φ28	φ54	R2- Evet.	346
EL634/ED-ET	64.1	51.3	356	70.8		39200		36	φ28	φ54	R2- Evet.	375
EL634/FD-ET	72.6	58.1	427.2	84.9		36400		36	φ35	φ54	R2- Evet.	405
1) Tablodaki Tc soğuk oda sıcaklığıdır; ΔΤ ısı transferi sıcaklık farkıdır, yani soğuk oda sıcaklığı ve buharlaşma sıcaklığı arasındaki fark. 2) Hava atışı ortam sıcaklığında 0,5 m/s'dir. 3) Diğer çalışma koşullarında soğutma kapasitesi için, düzeltme katsayısına bakın.

Yüzgeç araları9.0mm
Model	Soğutma kapasitesi/R404A ((KW)			Yüzey	Tüp hacim	Hava akışı	Hava atışı	Bağlama borusu ((mm)			Ağırlık
	Tc=0°C	Tc=-18°C	Tc=- 25°C	m2	dm3	m3/h	m	Sıvı giriş	Gaz çıkış	Kanal	Kilo
	ΔΤ=8K	ΔΤ=7K	ΔΤ=6K	m2	dm3	m3/h	m	Sıvı giriş	Gaz çıkış	Kanal	Kilo
350 fan serisi
EL351/BJ-ET	1.4	1.1	0.9	5.6	1.9	2250	10	φ12	φ22	R1	38
EL351/CJ-ET	2	1.6	1.3	8.5	2.9	2050	10	φ12	φ22	R1	40
EL352/BJ-ET	2.8	2.2	1.8	11.3	3.5	4500	12	φ12	φ22	R1	52
EL352/CJ-ET	3.9	3.1	2.6	16.9	5.3	4100	12	φ12	φ22	R1	55
EL353/BJ-ET	4.2	3.4	2.8	16.9	5.1	6750	13	φ12	φ22	R1	66
EL353/CJ-ET	5.8	4.6	3.8	25.4	7.7	6150	13	φ12	φ22	R1	71
EL354/BJ-ET	5.7	4.6	3.7	22.6	6.8	9000	14	φ12	φ22	R1	80
EL354/CJ-ET	7.8	6.2	5.1	33.8	10.1	8200	14	φ16	φ28	R1	87
400 fan serisi
EL401/CJ-ET	2.6	2.1	1.7	12.2	4.1	3900	14	φ12	φ22	R1	47
EL401/DJ-ET	3.2	2.5	2.1	16.2	5.4	3650	14	φ12	φ22	R1	50
EL402/CJ-ET	5.1	4.1	3.4	24.4	7.5	7800	15	φ12	φ22	R1.5- Evet.	68
EL402/DJ-ET	6.5	5.2	4.3	32.5	10	7300	15	φ16	φ22	R1.5- Evet.	73
EL403/CJ-ET	7.7	6.2	5.1	36.5	11	11700	16	φ16	φ28	R1.5- Evet.	89
EL403/DJ-ET	9.7	7.8	6.4	48.7	14.6	10950	16	φ16	φ28	R1.5- Evet.	97
EL404/CJ-ET	10.2	8.2	6.7	48.7	14.5	15600	17	φ16	φ35	R1.5- Evet.	111
EL404/DJ-ET	13	10.4	8.6	65	19.3	14600	17	φ16	φ35	R1.5- Evet.	120
500 fan serisi
EL501/DJ-ET	7.1	5.7	4.7	28.4	9	7380	20	φ16	φ22	R1,5	89
EL501/EJ-ET	8.5	6.8	5.6	35.5	11.2	6800	19	φ16	φ28	R1,5	93
EL501/FJ-ET	9.8	7.8	6.5	42.6	13.5	6350	19	φ16	φ28	R1,5	98
EL502/DJ-ET	14.2	11.3	9.4	56.9	17.1	14760	22	φ22	φ35	R1,5	124
EL502/EJ-ET	17	13.6	11.2	71.1	21.3	13600	21	φ22	φ35	R1,5	132
EL502/FJ-ET	19.6	15.7	12.9	85.3	25.6	12700	21	φ22	φ42	R1,5	141
EL503/DJ-ET	21.3	17	14	85.3	25.2	22140	24	φ22	φ42	R2	168
EL503/EJ-ET	25.6	20.5	16.9	106.6	31.5	20400	23	φ22	φ42	R2	180
EL503/FJ-ET	29.4	23.5	19.4	127.9	37.8	19050	23	φ22	φ42	R2	193
EL504/DJ-ET	28.4	22.7	18.7	113.7	33.3	29520	25	φ22	φ42	R2	212
EL504/EJ-ET	32.2	25.7	21.2	134	39.2	27200	24	φ22	φ42	R2	228
EL504/FJ-ET	39.2	31.3	25.9	170.6	49.9	25400	24	φ28	φ54	R2	245
EL505/DJ-ET	35.5	28.4	23.4	142.1	41.4	36900	26	φ28	φ54	R2	256
EL505/EJ-ET	40.2	32.1	26.5	167.5	48.7	34000	25	φ28	φ54	R2	276
EL505/FJ-ET	49	39.2	32.3	213.2	62	31750	25	φ28	φ54	R2	297
630 fan serisi
EL631/DJ-ET	11.2	9	7.4	48.7	15	10600	30	φ16	φ28	R1,5	118
EL631/EJ-ET	13.1	10.5	8.6	60.9	18.8	10000	29	φ16	φ28	R1,5	125
EL631/FJ-ET	14.6	11.7	9.6	73.1	22.5	9600	29	φ22	φ35	R1,5	132
EL632/DJ-ET	22.4	17.9	14.8	97.5	28.9	21200	33	φ22	φ42	R1,5	192
EL632/EJ-ET	26.2	21	17.3	121.8	36.1	20000	32	φ22	φ42	R1,5	206
EL632/FJ-ET	29.2	23.3	19.3	146.2	43.3	19200	32	φ22	φ42	R1,5	220
EL633/DJ-ET	33.6	26.9	22.2	146.2	42.8	31800	36	φ22	φ42	R2- Evet.	266
EL633/EJ-ET	39.3	31.4	25.9	182.7	53.4	30000	35	φ28	φ54	R2- Evet.	282
EL633/FJ-ET	43.8	35	28.9	219.3	64.1	28800	35	φ28	φ54	R2- Evet.	309
EL634/DJ-ET	44.8	35.8	29.5	194.9	56.6	42400	38	φ28	φ54	R2- Evet.	340
EL634/EJ-ET	52.3	41.8	34.5	243.6	70.8	40000	37	φ28	φ54	R2- Evet.	369
EL634/FJ-ET	58.5	46.8	38.6	292.4	84.9	38400	37	φ35	φ54	R2- Evet.	397
1) Tablodaki Tc soğuk oda sıcaklığıdır; ΔΤ ısı transferi sıcaklık farkıdır, yani soğuk oda sıcaklığı ve buharlaşma sıcaklığı arasındaki fark. 2) Hava atışı ortam sıcaklığında 0,5 m/s'dir. 3) Diğer çalışma koşullarında soğutma kapasitesi için, düzeltme katsayısına bakın.

Yüzgeç mesafesi12.0mm
Model	Soğutma kapasitesi/R404A ((KW)			Yüzey	Tüp hacim	Hava akışı	Hava atışı	Bağlama borusu ((mm)			Ağırlık
	Tc=0°C	Tc=-25°C	Tc=-35°C	m2	dm3	m3/h	m	Sıvı giriş	Gaz çıkış	Kanal	Kilo
	ΔΤ=8K	ΔΤ=6K	ΔΤ=6K	m2	dm3	m3/h	m	Sıvı giriş	Gaz çıkış	Kanal	Kilo
400 fan serisi
EL401/DK-ET	2.9	1.9	1.9	12.5	5.4	3800	15	φ12	φ22	R1	50
EL402/DK-ET	5.8	3.8	3.8	25	10	7600	16	φ16	φ22	R1.5- Evet.	74
EL403/DK-ET	8.6	5.7	5.6	37.5	14.6	11400	17	φ16	φ28	R1.5- Evet.	97
EL404/DK-ET	11.5	7.6	7.5	50	19.3	15200	18	φ16	φ35	R1.5- Evet.	121
500 fan serisi
EL501/EK-ET	7.4	4.9	4.8	27.3	11.2	7000	20	φ16	φ28	R1,5	94
EL501/FK-ET	8.5	5.6	5.5	32.8	13.5	6500	20	φ16	φ28	R1,5	98
EL502/EK-ET	14.8	9.8	9.6	54.7	21.3	14000	22	φ22	φ35	R1,5	134
EL502/FK-ET	17.1	11.3	11.1	65.6	25.6	13000	22	φ22	φ42	R1,5	142
EL503/EK-ET	22.1	14.6	14.3	82	31.5	21000	24	φ22	φ42	R2	182
EL503/FK-ET	25.5	16.8	16.5	98.4	37.8	19500	24	φ22	φ42	R2	195
EL504/EK-ET	27.8	18.3	18	103.1	39.2	28000	25	φ22	φ42	R2	231
EL504/FK-ET	34.1	22.5	22.1	131.2	49.9	26000	25	φ28	φ54	R2	248
EL505/EK-ET	34.8	23	22.6	128.9	48.7	35000	26	φ28	φ54	R2	279
EL505/FK-ET	42.6	28.1	27.7	164.1	62	32500	26	φ28	φ54	R2	301
630 fan serisi
EL631/EK-ET	10.8	7.1	7	46.9	18.8	10300	30	φ16	φ28	R1,5	126
EL631/FK-ET	12.3	8.1	8	56.2	22.5	9800	30	φ22	φ35	R1,5	133
EL632/EK-ET	21.6	14.3	14	93.7	36.1	20600	33	φ22	φ42	R1,5	208
EL632/FK-ET	24.7	16.3	16	112.5	43.3	19600	33	φ22	φ42	R1,5	223
EL633/EK-ET	32.3	21.3	21	140.6	53.4	30900	36	φ28	φ54	R2- Evet.	291
EL633/FK-ET	37.1	24.5	24.1	168.7	64.1	29400	36	φ28	φ54	R2- Evet.	313
EL634/EK-ET	43.1	28.4	28	187.5	70.8	41200	38	φ28	φ54	R2- Evet.	373
EL634/FK-ET	49.5	32.7	32.1	225	84.9	39200	38	φ35	φ54	R2- Evet.	402
1) Tablodaki Tc soğuk oda sıcaklığıdır; ΔΤ ısı transferi sıcaklık farkıdır, yani soğuk oda sıcaklığı ve buharlaşma sıcaklığı arasındaki fark. 2) Hava atışı ortam sıcaklığında 0,5 m/s'dir. 3) Diğer çalışma koşullarında soğutma kapasitesi için, düzeltme katsayısına bakın.

Elektriksel parametreler

Model	Fan motoru				Elektrikli ısıtma ile çözme
Model	Voltaj(V)	Güç(W)	Mevcut(A)	Dönüş hızı(r/min)	Bobin(KW)	Su plağı(KW)	Toplam güç(KW)
EL351*	380-3	129	0.4	1400	2x0.5	1 x 0.5	1.5
EL352*	380-3	258	0.8	1400	2x0.9	1 x 0.9	2.7
EL353*	380-3	387	1.2	1400	2x1.3	1x1.3	3.9
EL354*	380-3	516	1.6	1400	2x1.7	1x1.7	5.1
EL401/C*	380-3	205	0.51	1380	3 x 0.6	1 x 0.6	2.4
EL401/D*	380-3	205	0.51	1380	4x0.6	1 x 0.6	3
EL402/C*	380-3	410	1.02	1380	3x1.1	1x1.1	4.4
EL402/D*	380-3	410	1.02	1380	4x1.1	1x1.1	5.5
EL403/C*	380-3	615	1.53	1380	3x1.6	1x1.6	6.4
EL403/D*	380-3	615	1.53	1380	4x1.6	1x1.6	8
EL404/C*	380-3	820	2.04	1380	3x2.0	1x2.0	8
EL404/D*	380-3	820	2.04	1380	4x2.0	1x2.0	10
EL501/D*	380-3	500	0.95	1380	4x0.8	2x0.8	4.8
EL501/E*	380-3	500	0.95	1380	6 x 0.8	2x0.8	6.4
EL501/F*	380-3	500	0.95	1380	6 x 0.8	2x0.8	6.4
EL502/D*	380-3	1000	1.9	1380	4x1.6	2x1.6	9.6
EL502/E*	380-3	1000	1.9	1380	6 x 1.6	2x1.6	12.8
EL502/F*	380-3	1000	1.9	1380	6 x 1.6	2x1.6	12.8
EL503/D*	380-3	1500	2.85	1380	4x2.3	2x2.3	13.8
EL503/E*	380-3	1500	2.85	1380	6x2.3	2x2.3	18.4
EL503/F*	380-3	1500	2.85	1380	6x2.3	2x2.3	18.4
EL504/D*	380-3	2000	3.8	1380	4x3.0	İki kat üç.0	18
EL504/E*	380-3	2000	3.8	1380	6x3.0	İki kat üç.0	24
EL504/F*	380-3	2000	3.8	1380	6x3.0	İki kat üç.0	24
EL505/D*	380-3	2500	4.75	1380	6x3.0	İki kat üç.0	24
EL505/E*	380-3	2500	4.75	1380	8x3.0	İki kat üç.0	30
EL505/F*	380-3	2500	4.75	1380	8x3.0	İki kat üç.0	30
EL631/D*	380-3	800	1.6	1320	6 x 1.1	2x1.1	8.8
EL631/E*	380-3	800	1.6	1320	9 x 1.1	2x1.1	12.1
EL631/F*	380-3	800	1.6	1320	9 x 1.1	2x1.1	12.1
EL632/D*	380-3	1600	3.2	1320	6x2.0	2x2.0	16
EL632/E*	380-3	1600	3.2	1320	9x2.0	2x2.0	22
EL632/F*	380-3	1600	3.2	1320	9x2.0	2x2.0	22
EL633/D*	380-3	2400	4.8	1320	6x3.0	İki kat üç.0	24
EL633/E*	380-3	2400	4.8	1320	Dokuz kat üç.0	İki kat üç.0	33
EL633/F*	380-3	2400	4.8	1320	Dokuz kat üç.0	İki kat üç.0	33
EL634/D*	380-3	3200	6.4	1320	8x3.0	İki kat üç.0	30
EL634/E*	380-3	3200	6.4	1320	11 x 3.0	İki kat üç.0	39
EL634/F*	380-3	3200	6.4	1320	11 x 3.0	İki kat üç.0	39

Sergiye katılıyor musun?

Her yıl yerel ulusal ve yabancı sergiye katılacağız, ayrıca temsilcimizi sergiye katılmak için destekleyeceğiz, bize katılmaya hoş geldiniz.

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu 1

Neden bizi seçtin?

Profesyonel: 28 yıldır tek bir şeye odaklanıyorum: Soğutma ekipmanları

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu 2

Kullandığımız malzeme yeterli.

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu 3

Sertifika:CE, ISO ve özel basınçlı ekipman üretimi sertifikası

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu 4

Proje referansı?

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu 5

Sık Sorulan Sorular

1, S: Fabrika adresiniz nerede?

A: Biz fabrika ve soğutma ekipman üretimi üssü Shengzhou, Zhejiang eyaletinde yer almaktadır.

2S: Paketiniz nedir?

A: Paketimiz özelleştirme gereksinimlerine uygun orijinal ahşap içermez.

3S: MOQ'n nedir?

A: Sıradan ürünler 1 setten sipariş edilebilir.

4S: Örnek sunabilir misiniz?

A: Evet, örnek sunabiliriz. Ve maliyet ve teslimat sizin hesabınıza.

5, S: Listenizde ürün bulamıyorum?

A: Lütfen bana doğrudan ulaşın.

6S: Fabrikayı nasıl doğrulayabilirim?

A: Bureau Veritas raporunun üçüncü taraf tarafından doğrulanmış bir belgesine sahibiz, şirket sayfasından indirebilirsiniz veya mesajınızı bana bırakın.

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu 6

Etiketler：

EL Serisi Endüstriyel Tavan Tipi Hava Soğutucu

industrial ceiling air cooler

cold room air cooler EL series

ceiling-type air cooler for cold rooms

industrial ceiling air cooler

cold room air cooler EL series

ceiling-type air cooler for cold rooms

soğuk oda evaporatörü

soğuk oda yoğuşmalı ünite

soğuk oda soğutma ekipmanları

Taze ve Dondurulmuş Ürünler İçin 380v Soğuk Oda Hava Soğutucu Dondurucu Evaporatör

DD/DL/DJ Soğutma Parçaları Soğuk Depo Evaporatör Hava Soğutucu 4.5mm 6mm 9mm

Soğuk Depolama Su Defrost 6mm için Soğutma Soğuk Oda Hava Soğutucu Evaporatör

Alüminyum Soğuk Oda Evaporatör Ünitesi Soğutucu Elektrikli Defrost

Alüminyum Kanatlı 220V / 380V Freon Soğutma Soğuk Oda Soğutma Ünitesi Dondurucu
